水性聚氨酯防水涂料-建筑涂料-百亿检验认证股份有限公司

建筑涂料

水性聚氨酯防水涂料

发布日期：2026-01-30 14:30:41发布人：超级管理员

水性聚氨酯防水涂料T/CECS 10310-2023

检验项目		技术指标		价格
		I型	II型
外观		产品为均匀黏稠体，无凝胶、结块		100
耐水性		无裂纹、分层、起泡和破碎		200
与水拌和性		黏度无增加		200
固体含量/%		≥65		200
表干时间/h		≤4.0		100
实干时间/h		≤12.0		100
拉伸性能	拉伸强度/MPa	≥2.2	≥6.0	300
	断裂伸长率/%	≥500	≥450	300
-10℃低温断裂伸长率/%		≥450	≥400	300
撕裂强度/（N/mm）		15	≥35	300
低温弯折性		-35℃，无裂纹		200
不透水性		0.4MPa，120min，不透水		300
加热伸缩率/%		-4.0～+1.0		500
弹性恢复率/%		≥70		300
黏结强度/MPa	干基面	≥1.0		300
	湿基面			300
吸水率/%		≤15		200
定伸时老化	加热老化	无裂纹及变形		1008
	人工气候老化a（氙灯）	无裂纹及变形		1500
热处理（80℃，168h）	拉伸强度/MPa	≥1.8	≥4.8	800
	断裂伸长率/%	≥400	≥350
	低温弯折性	-30℃，无裂纹
碱处理﹝0.1% NaOH+饱和Ca（OH）₂溶液，168h﹞	拉伸强度/MPa	≥1.8	≥4.8	500
	断裂伸长率/%	≥400	≥350
	低温弯折性	-30℃，无裂纹
酸处理（2% H₂SO₄，168h）	拉伸强度/MPa	≥1.8	≥4.8	500
	断裂伸长率/%	≥400	≥350
	低温弯折性	-30℃，无裂纹
人工气候老化a 1500h	外观	无裂纹、粉化及变形		9000
	拉伸强度/MPa	≥1.8	≥4.8
	断裂伸长率/%	≥400	≥350
	低温弯折性	-30℃，无裂纹
燃烧性能a		B₂-E		1500
挥发性有机化合物（VOC）/（g/L）		≤30		1000
苯+甲苯+乙苯+二甲苯/（mg/kg）		≤50		1000
萘/（mg/kg）		≤10		1000
游离甲醛/（mg/kg）		≤50		1000
氨/（mg/kg）		≤300		1000
可溶性重金属b/（mg/kg）	铅（Pb）	≤20		2000
	镉（Cd）	≤20
	铬（Cr）	≤20
	汞（Hg）	≤20
I型/型检合计：
a仅外露产品要求测定。 b无色、白色、黑色防水涂料不需要测定可溶性重金属。

（一）检验规则：（型式检验每年一次，人工气候加速老化（外露使用产品）每两年一次）

1. 出厂检验：外观、耐水性、与水拌和性、固体含量、表干时间、实干时间、拉伸强度、断裂伸长率、撕裂强度、低温弯折性、不透水性、弹性恢复率；周期：8d；

2. 型式检验：图标内所有检验项目；周期：19d；

在下列情况下进行型式检验：

a）新产品投产或产品定型鉴定时；

b）正常生产时，每年进行一次；

c）人工气候加速老化(外露使用产品)每2年进行一次；

d）原材料、工艺等发生较大变化，可能影响产品质量时；

e）出厂检验结果与上次型式检验结果有较大差异时；

f）产品停产6个月以上恢复生产时。

3. 组批：以同一类型15t为一批，不足15t亦按一批。

4. 抽样：在每批产品中随机抽取两组样品，一组样品用于检验，另一组样品封存备用。每组至少5kg，抽样前产品应搅拌均匀。采用喷涂方式制备试件时，根据喷涂要求的取样抽取样品。

（二）产品分类：产品按物理力学性能分类为I型和II型。产品按是否暴露使用可分为外露型(E)和非外露型(N)。

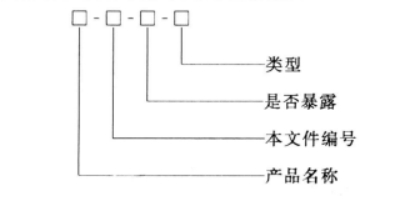

（三）产品标记：标记按产品名称、本文件编号、是否暴露、类型的顺序进行；

示例：I型非外露型水性聚氨酯防水涂料标记为:

水性聚氨酯防水涂料(PUD)-T/CECS 10310一2023-N-I
