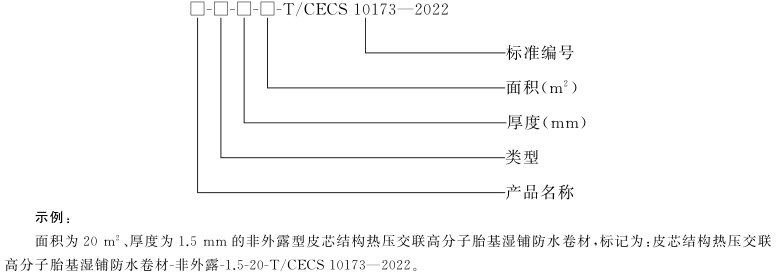

面积和厚度

1.卷材面积不应小于卷材面积标记值的99%。

2.卷材厚度平均值不应小于标称值。

3.由供需双方商定的规格,厚度不应小于1.5 mm。

200

外观

1.卷材应卷紧卷齐,端面里进外出不得超过20mm。

2.成卷卷材在4℃~45 ℃任一卷材温度下展开时,距卷芯1000mm长度外不应有裂纹或10mm以上的粘结。

3.卷材表面不应有孔洞、结块、气泡、缺边和裂口,胶层应连续不断开。

4.每卷卷材接头不应超过一个,较短的一段长度不应少于1000mm;接头应剪切整齐,并加长150 mm。

100

拉伸性能

拉力/（N/50 mm)

≥250

600

最大拉力时伸长率/%

≥50

拉伸时现象

胶层与高分子胎基无分离

撕裂力/N

≥45

300

耐热性(70℃,2h)

无流淌、无滴落,滑移≤2mm

400

低温柔性(-20℃)

无裂纹

300

不透水性(0.3MPa,120 min)

不透水

300

卷材与卷材搭接边剥离强度/(N/mm)

无处理

≥1.0

900

浸水处理

≥0.8

热处理

≥0.8

渗油性/张

≤2

300

持粘性/min

≥30

200

与水泥砂浆剥离强度/(N/mm)

无处理

≥1.5

700

热处理

≥1.0

与水泥砂浆浸水后剥离强度/(N/mm)

≥1.5

300

热老化(80℃,168h)

拉力保持率/%

≥90

1000

伸长率保持率/%

≥80

低温柔性(-18℃)

无裂纹

尺寸变化率(90℃,48h)/%

±5.0

100

热稳定性

无起鼓、无流淌,高分子胎基边缘卷曲最大不超过边长 1/4

400

抗窜水性(0.6 MPa/35 mm)

4h不窜水

1000

人工气候加速老化a（720h）

外观

无起泡、无裂纹、无分层、无粘结、无孔洞

4320

拉力保持率/%

≥80

伸长率保持率/%

≥80

低温柔性(-15℃)

无裂缝

a非外露使用的卷材不要求测定人工气候加速老化。
