自保温混凝土复合砌块

发布日期：2024-08-14 16:39:39发布人：超级管理员

自保温混凝土复合砌块JG/T407-2013

检验项目	技术指标								价格
规格尺寸允许偏差	1. 自保温砌块的主规格长度为390mm、290mm，宽度为190mm、240mm、280mm，高度为190mm,其他规格尺寸由供需双方商定。 2. 尺寸允许偏差应符合下表的规定								100
	目项	长度/mm			宽度/mm			高度/mm
	指标	±3			±3			±3
	注1:自承重墙体的砌块最小外壁厚不应小于15mm,最小肋厚不应小于15mm。注2:承重墙体的砌块最小外壁厚不应小于30mm,最小肋厚不应小于25 mm。
外观质量	弯曲/mm	缺棱掉角个数/个	缺棱掉角在长、宽、高度三个方向投影尺寸的最大值/mm					裂缝延伸投影的累计尺寸/mm	100
	≤3	≤2	≤30					≤30
密度等级	密度等级	500	600		700		800	900	200
	砌块干表观密度的范围/(kg/m³)	≤500	510~600		610~700		710~800	810~900
	密度等级	100	1100		1200		1300	---
	砌块干表观密度的范围/(kg/m³)	910~ 1000	1010~ 1100		1110~ 1200		1210~ 1300	---
强度等级	强度等级		砌块抗压强度/MPa						200
			平均值				最小值
	MU3.5		≥3.5				≥2.8
	MU5.0		≥5.0				≥4.0
	MU7.5		≥7.5				≥6.0
	MU10		≥10.0				≥8.0
	MU15		≥15.0				≥12.0
当量导热系数等级	当量导热系数等级	EC10		EC15		EC20		EC25	600
	砌体当量导热系数/[W/(m·K)]	≤0.10		0.11~0.15		0.16~0.20		0.21~0.25
	当量导热系数等级	EC30		EC35		EC40		---
	砌体当量导热系数/[W/(m·K)]	0.26~0.30		0.31~0.35		0.36~0.40		---
当量蓄热系数等级	当量蓄热系数等级	ESI		ES2		ES3		ES4	1000
	砌体当量蓄热系数/[W/(m²·K)]	1.00~1.99		2.00~2.99		3.00~3.99		4.00~4.99
	当量蓄热系数等级	ES5		ES6		ES7		---
	砌体当量蓄热系数/[W/(m²·K)]	5.00~5.99		6.00-6.99		≥7.00		---
质量吸水率	去除填插保温材料后,自保温砌块的质量吸水率不应大于18%。								200
干缩率	去除填插保温材料后,自保温砌块的干缩率不应大于0.065。								300
抗渗性能	用于清水墙的自保温砌块，其抗渗性能三块中任一块的水面下降高度≤10mm								500
碳化系数	自保温砌块的碳化系数不应小于0.85								1000
软化系数	不应小于0.85。								400
抗冻性能	使用条件	抗冻指标			质量损失/%			强度损失/%	1000
	夏热冬冷地区	F25			≤5			≤25
	寒冷地区	F35
	严寒地区	F50
	注1:F25、F35、F50分别指冻融循环25次、35次、50次。注2:针对自保温砌块Ⅱ、Ⅲ类型,应去除填插保温材料后再进行测试。
放射性核素限量	掺工业废渣的砌块及填充无机保温材料,其放射性核素限量应符合GB6566的规定。								1000

（一）检验规则

1.检验分类

1.1.出厂检验的检验项目应包括:尺寸偏差,外观质量、密度、强度、质量吸水率。用于清水墙的砌块尚应检验抗渗性。

1.2.型式检验的检验项目应为技术要求中的全部项目。

1.3.有下列之一的情况者,应进行型式检验:

a)新产品的试制定型检验;

b)正常生产后,原材料、配比及生产工艺、产品的强度或密度等级等发生了改变,可能影响产品性能时;

c)正常生产3个月时(抗冻性、放射性和干缩率检验每年一次;当量导热系数、当量蓄热系数两年一次);

d)产品停产3个月以上恢复生产时。

2.组批规则

砌块应按强度等级分批验收。以同一品种原材料配制成的强度等级、密度等级和同一工艺生产的10000块砌块为一批;每月生产的砌块数不足10000块者亦以一批论。

3.抽样规则

3.1.尺寸偏差和外观质量检验

尺寸偏差和外观质量检验的试样采用随机抽样法,在检验批的产品中每批随机抽取32块进行检验。

3.2.其他检验项目

其他检验项目应采用随机抽样法从尺寸偏差和外观质量检验合格的砌块中抽取样品,其数量应符合下表要求。当样品数量不足时,再在该批中补抽规格尺寸和外观质量合格的样品进行检验。

项目	实验室备样数量
密度	3块
强度等级	5块
当量导热系数、当量蓄热系数	1组
吸水率	3块
干缩率	3块
抗渗性能	12块
碳化系数	10块
软化系数	10块
抗冻性能	10块
放射性核素限量	1组

（二）分类与标记

1.类别

1.1. 按自保温砌块复合类型可分为Ⅰ、Ⅱ、Ⅲ三类:

a)Ⅰ类:在骨料中复合轻质骨料制成的自保温块;

b)Ⅱ类:在孔洞中填插保温材料制成的自保温砌块;

c）Ⅲ类:在骨料中复合轻质骨料且在孔洞中填插保温材料制成的自保温砌块。

1.2.按自保温砌块孔的排数分为三类:单排孔(1)、双排孔(2)、多排孔(3)。

2.等级

2.1.自保温砌块密度等级分为九级:500、600、700、800、900、1000、1100、1200、1300。

2.2.自保温砌块强度等级分为五级:MU3.5、MU5.0、MU7.5、MU10.0、MU15.0。

2.3.自保温砌块砌体当量导热系数等级分为七级:EC10、EC15、EC20、EC25、EC30、EC35、EC40。

2.4.自保温砌块砌体当量蓄热系数等级分为七级:ES1、ES2、ES3、ES4、ES5、ES6、ES7。

3.标记与示例

3.1.标记方法

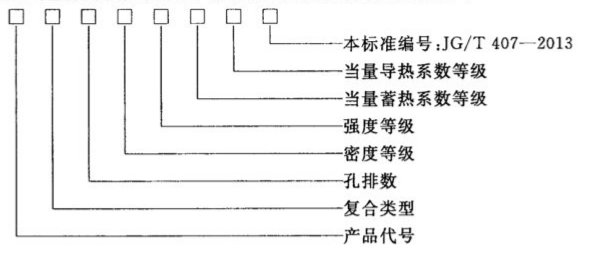

自保温砌块的标记由自保温混凝土复合砌块产品代号、复合类型、孔排数、密度等级、强度等级、当量导热系数等级、当量蓄热系数等级和本标准编号八部分组成。表示如下:

3.2.标记示例

复合类型为Ⅱ类、双排孔、密度等级为1000、强度等级为MU5.0、当量导热系数等级为EC20、当量蓄热系数等级为ES4的自保温砌块标记为:SIBⅡ(2)1000 MU5.0 EC20 ES4 JG/T 407-2013
