聚氨酯喷涂制品-保温材料-百亿检验认证股份有限公司

保温材料

聚氨酯喷涂制品

发布日期：2024-07-22 10:48:47发布人：超级管理员

绝热用喷涂硬质聚氨酯泡沫塑料GB/T 20219-2015

检验项目		技术指标					价格
检验项目		ⅠA	ⅠB	ⅠC	ⅡA	ⅡB	价格
表观芯密度/kg/m³		≥30		——	≥45		100
压缩强度或10%形变的压缩应力		≥120	≥100	——	≥200		200
尺寸稳定性/%	-20℃	±1.0	±1.0	——	±1.0	±1.0	200
	70℃,相对湿度(97±3)%	±4.0	±4.0	——	±4.0	±4.0	200
	80 ℃	±2.0	±2.0	——	±2.0	±2.0	200
闭孔率/%		≥85	≥40	——	≥90	≥85	1500
初始导热系数平均温度23℃/[W/(m·K)]		≤0.024	≤0.030	≤0.040	≤0.024	≤0.030	400
老化导热系数，平均温度23℃，制造后三至六个月之间/[W/(m·K)]		≤0.026	≤0.034	≤0.040	≤0.026	≤0.034	400
抗拉强度/kPa		≥120	≥100	——	≥200		200
粘结性		——	泡沫体内部破坏				600
吸水率（体积比）/%		≤4	——	——	≤4	≤4	500
水蒸气渗透率相对湿度0~50%/[ng/（Pa·s·m）]		≤4.5	≤9.0	——	≤4.5	≤4.5	500
燃烧性能		燃烧性能应达到所标明的阻燃性能等级					1500
IA 型检合计：5900元 IB 型检合计：6000元 IC 型检合计：2900元 IIA 型检合计：6500元 IIB 型检合计：6500元
注:“在泡沫体内部”是指距离底或层间粘合缝1mm以上。 a喷涂聚氨酯的绝热性能随发泡剂种类、温度、湿度、厚度和时间的变化而变化,表中所列初始导热系数数值是在本标准5.7规定条件下对新喷制样品的要求。该值仅用于制定材料规范,并不反映建筑现场条件下的实际保温性能。 b破坏是由泡沫体内部破坏引起,而不是由底基脱层、粘合层破坏或试验装置与粘合剂粘合缝的破坏引起。

（一）检验规则：（型式检验每年一次）

1. 出厂检验：压缩强度或10%形变时的压缩应力、初始导热系数、尺寸稳定性、粘结性；抽样数量：随机抽取现场每批产品的化学原料A、B组分,按照供货方规定的配比充分混合均匀,喷涂成型,形成检验样本；周期：1-7d

2. 型式检验：为图标内所有的项目；抽样数量：随机抽取现场每批产品的化学原料A、B组分,按照供货方规定的配比充分混合均匀,喷涂成型,形成检验样本；周期：1-20d。

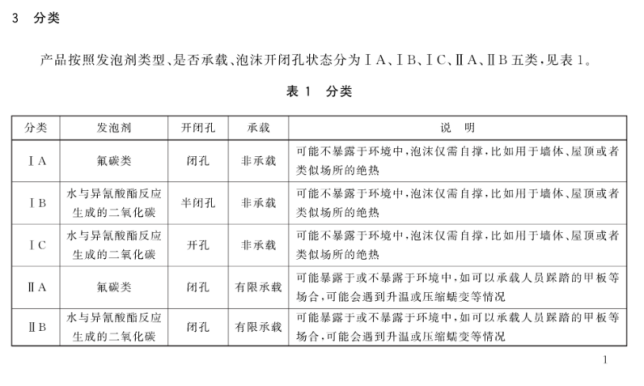

（二）产品分类：

1.产品按发泡剂类型、是否承载、泡沫开闭孔分类及代号：氟碳类、闭孔、非承载（ⅠA）、水与异氰酸酯反应生成的二氧化碳、半闭孔、非承载（ⅠB）、水与异氰酸酯反应生成的二氧化碳、开孔、非承载（ⅠC）、氟碳类、闭孔、有限承载（ⅡA）、水与异氰酸酯反应生成的二氧化碳、闭孔、有限承载（ⅡB）。
