聚氨酯复合板-保温材料-百亿检验认证股份有限公司

保温材料

聚氨酯复合板

发布日期：2024-07-22 10:43:52发布人：超级管理员

聚氨酯硬泡复合保温板JGT 314-2012

硬质金属面层聚氨酯硬泡复合保温板技术性能
检验项目				技术指标				价格
硬泡聚氨酯材料性能	表观密度/(kg/m³）			≥32				100
	导热系数 (平均温度25℃)/[W/(m·K)]			≤0.024				400
	尺寸稳定性/％		80℃,48 h	≤1.0				200
			-30℃,48 h	≤1.0				200
	拉伸强度/kPa			≥150				200
	压缩强度/kPa			≥150				200
	吸水率/％			≤3				500
	燃烧性能			不低于B₂级				1500
硬质金属面层聚氨酯硬泡复合保温板性能指标	外观质量			产品边部应整齐,无毛刺、裂边。板材不应有开焊。外观应整洁,图案清晰、色泽基本一致,无明显擦伤和毛刺;正面不得有明显压痕、印痕和凹凸等痕迹;目视无明显色差				100
	尺寸允许偏差/mm			项目			允许偏差	200
				厚度	≥50		±1.5
					＜50		±1.5
				长度	≥1200		±2.0
					＜1200		±1.5
				宽度	≥600		±1.5
					＜600		±1.5
				对角线差	≥1200		≤2.0
					＜1200		≤1.5
				注:其他格的尺寸允许偏差,可由供需双方商定
	--			自承重板		非承重板		--
	面层与保温材料拉伸粘结强度/kPa			≥100				200
	抗弯承载力a（kN/m²）			≥0.5		---		500
	挠度/mm	屋面板		≤L₀/200		---		500
		墙板		≤L₀/150		---
	剥离性能			粘结在金属面材上的芯材应均匀分布,并且每个剥离面的粘结面积应不小于85%				200
	耐冻融性能b			10次冻融循环后硬质金属面层表面无损伤,金属面层与保温层之间无空鼓、脱落。冻融循环后面层与保温层的拉伸粘结强度不小于100kPa				1500
	燃烧性能			不低于B₂级				1500
	自承重板型检合计：8000元、非承重板型检合计：7000元
aL₀≤3500mm(L₀为支座间的距离)。当有下列情况之一者时,应符合GB/T23932规定: 1）L₀大于3500mm；2)屋面坡度小于1/20；3)复合板作为承重结构构件时。 b当用于室内环境使用时,耐冻融性能可不测。

硬质非金属面层聚氨酯硬泡复合保温板技术性能
检验项目			技术指标				价格
硬泡聚氨酯材料性能	表观密度/(kg/m³）		≥32				100
	导热系数平均温度25℃)/[W/(m·K)]		≤0.024				400
	尺寸稳定性/％	80℃,48 h	≤1.0				200
		-30℃,48 h	≤1.0				200
	拉伸强度/kPa		≥150				200
	压缩强度/kPa		≥150				200
	吸水率/％		≤3				500
	燃烧性能		不低于B₂级				1500
硬质非金属面层聚氨酯硬泡复合保温板性能指标	外观质量		产品的正面不应有影响装饰效果的污痕、色彩不匀、图案不完整的缺陷。产品不得有裂纹、翘曲、扭曲,不得有妨碍使用的缺棱、缺角				100
	尺寸允许偏差/mm		项目			允许偏差	200
			厚度	≥50		±1.5
				＜50		±1.5
			长度	≥1200		±2.0
				＜1200		±1.5
			宽度	≥600		±1.5
				＜600		±1.5
			对角线差	≥1200		≤2.0
				＜1200		≤1.5
			注:其他格的尺寸允许偏差,可由供需双方商定
	--		自承重板		非承重板		--
	面层与保温材料拉伸粘结强度/kPa		≥100				200
	抗冲击能力a		建筑物首层墙面以及门窗口等易受碰撞部位:10J				400
			建筑物二层以上墙面等不易受碰撞的部位:3J
	抗弯承载力,板自重倍数		≥1.5		---		1500
	吊挂力/Nb		≥1000				300
	耐冻融性能c		10次冻融循环后,面层表面无渗水、开裂、粉化和剥落。冻融循环后面层与保温层的拉伸粘结强度不小于100kPa				1500
	燃烧性能		不低于B₂级				1500
	自承重板型检合计：9000元、非承重板型检合计：7500元
a用于外墙外表面时要求测试抗冲击能力;用于其他部位时,可根据供需双方商定测试与否。 b用于内隔墙时要求测试吊挂力;用于其他部位时,可根据供需双方商定测试与否。 c当用于室内环境使用时,耐冻融性能可不测。

软质面层聚氨酯硬泡复合保温板技术性能
检验项目			技术指标			价格
硬泡聚氨酯材料性能	表观密度/(kg/m³）		≥32			100
	导热系数平均温度25℃)/[W/(m·K)]		≤0.024			400
	尺寸稳定性/％	80℃,48 h	≤1.0			200
		-30℃,48 h	≤1.0
	拉伸强度/kPa		≥150			200
	压缩强度/kPa		≥150			200
	吸水率/％		≤3			500
	燃烧性能		不低于B₂级			1500
软质面层聚氨酯硬泡复合保温板性能指标	外观质量		产品的正面不应有影响装饰效果的污痕、色彩不匀、图案不完整的缺陷。产品不得有裂纹、翘曲、扭曲,不得有妨碍使用的缺棱、缺角			100
	尺寸允许偏差/mm		项目		允许偏差	200
			厚度	≥50	±1.5
				＜50	±1.5
			长度	≥1200	±2.0
				＜1200	±1.5
			宽度	≥600	±1.5
				＜600	±1.5
			对角线差	≥1200	≤2.0
				＜1200	≤1.5
			注:其他格的尺寸允许偏差,可由供需双方商定
	面层与保温材料拉伸粘结强度/kPa		≥100			200
	尺寸稳定性/％	80℃,48 h	≤1.0			200
		-30℃,48 h	≤1.0			200
	耐冻融性能		10 次冻融循环后,面层无渗水、开裂、空鼓和剥落。冻融循环后面层与保温层的拉伸粘结强度不小于100 kPa			1500
	燃烧性能		不低于B₂级			1500
	型检合计：7000元

一个面层为软质面层、另一个面层为硬质面层的双面层聚氨酯硬泡复合保温板,应以硬质面层聚氨酯硬泡复合保温板的性能指标为准,根据硬质面层材质应分别符合表1或表2的要求。

（一）检验规则：

1.出厂检验项目：

检验项目包括外观和尺寸偏差。

2.型式检验

型式检验项目为技术要求中的全部项目。有下列情况之一时,应进行型式检验:

a) 试制的产品进行投产鉴定时;

b) 产品的材料、配方、工艺有重大改变时;

c) 产品停产半年以上再恢复生产时;

d) 连续生产产品满两年时;

e) 出厂检验结果与上次型式检验结果有较大差异时;

f) 用户有特殊要求时;

g) 国家质量监督机构提出时。

（二）产品分类：

1.产品按面层状凯分为双面层聚氨酯硬泡复合保温板和单面层聚氨酯硬泡复合保温板两类。

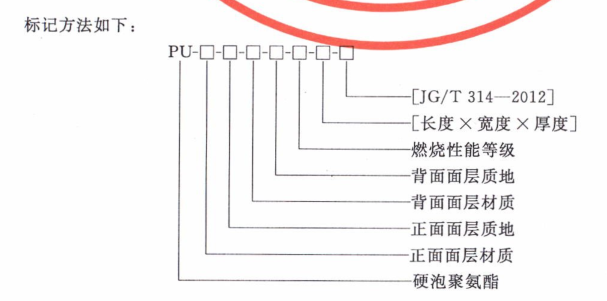

2.标记方法

其中:

a) 面层材质分为金属面层和非金属面层两种,金属面层标记为M,非金属面层标记为NM;

b) 面层质地分为硬质面层和软质面层两种,硬质面层标记为R,软质面层标记为F;

c) 无背面面层时,背面面层材质和背面面层质地均标记为0;

d) 燃烧性能等能为 A、B₁、B₂;

e) 长度、宽度和厚度以毫米为单位,厚度以最薄处为准;

f) 厚度应表示为(正面面层厚度十硬泡聚氨酯厚度十背面面层厚度),其中金属面层厚度精确到D)0.001 mm,硬泡聚氨酯厚度和非金属面层度精确至0.1mm;

g) 长度和宽度精确至1mm。

3.标记示例

示例 1:

长度为1200 mm、宽度为 300 mm,正面为 0.525 mm厚的金属硬质面层、背面无面层、硬泡聚氨酯厚度为 40.0 mm的单面层聚氨酯硬泡复合保温板可标记为:

PU-M-R-0-0-[1 200x300x(0.525+40.0+0)]-[JG/T 314-2012]

示例 2:

长度为2000 mm、宽度为 600 mm、正面为6.0mm厚的非金属硬质面层、背面为 0.080 mm厚的金属软质面层、硬泡聚氨酯厚度为50.0mm的双面层聚氨酯硬泡复合保温板可标记为:

PU-NM-R-M-F-[2000x600x(6.0+50.0+0.080)]-[JG/T 314-2012]
