保温材料
外墙保温用锚栓JG/T 366-2012
检验项目 | 技术指标 | 价格 | |||||
尺寸及公差 | 圆盘锚栓的圆盘公称直径不应小于60mm,公差为±1.0mm。膨胀套管的公称直径不应小于8 mm,公差为±0.5 mm。 | 200 | |||||
锚栓抗拉承载力标准值Fk/KN | 锚栓抗拉承载力标准值（可选一类或多类基层墙体） | 200/类 | |||||
墙体基层 | A类基层墙体（普通混凝土） | B类基层墙体（实心砌体） | C类基层墙体（多孔砖砌体） | D类基层墙体（空心砌块） | E类基层墙体（蒸压加气混凝土） | ||
≥0.60 | ≥0.50 | ≥0.40 | ≥0.30 | ≥0.30 | |||
注：当锚栓不适用于某类基层墙体时，可不做相应的抗拉承载力标准值检测。 | |||||||
钻头磨损对锚栓抗拉承载力标准值的影响 | 锚栓抗拉承载力标准值（可选一类或多类基层墙体） | 1000/类 | |||||
墙体基层 | A类基层墙体（普通混凝土） | B类基层墙体（实心砌体） | C类基层墙体（多孔砖砌体） | D类基层墙体（空心砌块） | E类基层墙体（蒸压加气混凝土） | ||
钻头直径/mm dmaxb | ≥0.8Fk | ||||||
钻头直径/mm dminc | ≥Fk | ||||||
dmaxb——新钻头最大容许正公差刃口直径 dminc——严重磨损的钻头刃口直径 | |||||||
锚栓的松弛性能 | 锚栓抗拉承载力标准值（可选一类或多类基层墙体） | 1000/类 | |||||
墙体基层 | A类基层墙体（普通混凝土） | B类基层墙体（实心砌体） | C类基层墙体（多孔砖砌体） | D类基层墙体（空心砌块） | E类基层墙体（蒸压加气混凝土） | ||
锚栓安装后静置500h, 锚栓的抗拉承载力标准值不应低于Fk | |||||||
环境温度对锚栓承载力标准值的影响 | 锚栓抗拉承载力标准值（可选一类或多类基层墙体） | 800/类 | |||||
墙体基层 | A类基层墙体（普通混凝土） | B类基层墙体（实心砌体） | C类基层墙体（多孔砖砌体） | D类基层墙体（空心砌块） | E类基层墙体（蒸压加气混凝土） | ||
最小环境温度0℃ | ≥Fk | ||||||
最大环境温度40℃ | ≥0.8Fk | ||||||
锚栓圆盘的抗拔力标准值FRk/KN（仅圆盘锚栓检测） | ≥0.50 | 200 | |||||
旋入式锚栓的破坏扭矩（仅旋入式锚栓检测、敲击式不做） | 旋入式锚栓的破坏扭矩Tu和安装扭矩Tinst的比值β,10个试验结果中，最小值不应小于1.3，且九个试验结果不应小于1.5 | 1000 | |||||
（一）检验规则
1.出厂检验项目
出厂检验项目为尺寸和公差，以及标准条件下普通混凝土基层墙体试块中锚栓抗拉承载力标准值。
2.型式检验项目
型式检验为规定的全部要求。有下列情况之一时，应进行型式检验:
a) 正常生产时，每三年进行一次型式检验；
b) 新产品定型鉴定；
c) 当产品的设计、材料、工艺、生产设备、管理等方面有较大改变；
d) 产品转厂生产或产品停产一年以上恢复生产；
e) 出厂检验结果与上次有较大差异时，发生重大质量事故时；
f) 国家质量监督机构要求进行型式检验时。
3.组批规则
3.1.出厂检验组批
检验组批由相同材料、工艺、设备等条件下,生产的同型号锚栓产品组成,在正常生产时,尺寸及公差检验应以5000只为一个检验批,不足5000只仍按一个检验批计算;标准条件下普通混凝土基层墙体试块中的抗拉承载力标准值检验以2.5万只为一个检验批,不足2.5万只仍按一个检验批计算。检验样品应随机抽取,取样数量每批次10只。如果尺寸及公差检验连续15批一次检验通过,同时标准条件下普通混凝土基层墙体试块中的抗拉承载力标准值检验连续3批一次检验通过,可将前者的检验批加大到1万只,后者的检验批加大到5万只。
3.2.型式检验组批
在型号、材料、工艺和设备相同的产品中,以5万只为一个检验批,不足5万只仍按一个检验批计算,检验样品应随机抽取,取样数量满足试验的规定。
（二）分类与标记
1.分类
1.1.按照锚栓构造方式分为圆盘锚栓(代号Y)和凸缘的锚栓(代号T)。
1.2.按照锚栓安装方式分为旋入式锚栓(代号X)和敲击式锚栓(代号Q)。
1.3.按照锚栓的承载机理分为仅通过摩擦承载的锚栓(代号C),和通过摩擦和机械锁定承载的锚栓(代号J)
1.4.按照锚栓的膨胀件和膨胀套管材料分为碳钢(代号G)、塑料(代号S)、不锈钢(代号B)。

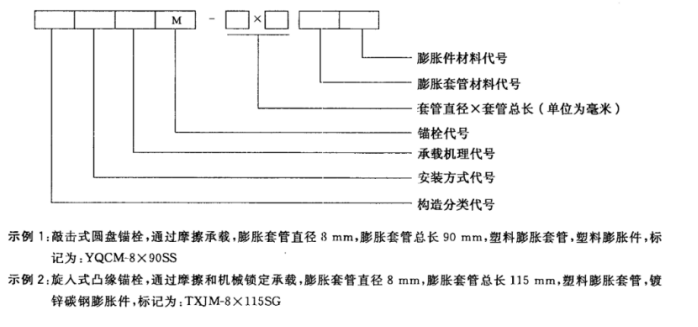

2.标记
锚栓的标记由构造分类、安装方式、承载机理、锚栓代号、套管直径×套管总长、膨胀套管材料、膨胀件材料的代号组成。
