检验项目

技术指标

价格

传热系数，W/(m²·K)

符合设计要求

3000

空气声隔声性能，dB

计权隔声量+粉红噪声频谱修正量品Rw+C(实验室测量)

>45

8000

计权标准化声压级差+粉红噪声频谱修正量DnT,w+C(现场测量)

≥45

8000

撞击声隔声性能，dB

最低

要求

计权规范化撞击声压级Ln，w(实验室测量)

<75

8000

计权标准化撞击声压级L^，nT,W(现场测量)

≤75

8000

一般

要求

计权规范化撞击声压级L_n，w(实验室测量)

<70

8000

计权标准化撞击声压级L^，nT,W(现场测量)

≤70

8000

高要求

计权规范化撞击声压级Ln，w(实验室测量)

<65

8000

计权标准化撞击声压级L^，nT,W(现场测量)

≤65

8000

保温隔声垫层板材的主要性能指标

检验项目

技术指标

价格

压缩弹性模量，MPa

使用厚度<20mm

≤0.5

300

使用厚度≥20mm

≤1.2

压缩形变(23℃,4kPa，24h)，%

≤5.0

300

燃烧性能

A级(玻璃棉)

1500

不低于B₁级(除玻璃棉外)（临界热辐射通量）

3000

烟气毒性

不低于t1级

3000

六溴环十二烷含量(有机材料)

不得检出

3000

尺寸及允许偏差

项目

规格尺寸

允许偏差

100

玻璃棉

长度，mm

900，1200，1500，1800

-3，+5

宽度，mm

600，900，1200

-3，+5

厚度，mm

15，20，25，30

0.0，+3.0

对角线差，mm

-

≤4

橡塑

长度，mm

900，1200，1500，1800

±3

宽度，mm

600，900，1200

±2

厚度，mm

10，12，15

0.0，+2.0

对角线差，mm

-

≤4

其他材料(除橡塑和玻璃棉外)

长度，mm

900，1200，1500，1800

±3

宽度，mm

600，900，1200

±2

厚度，mm

单一材料

15，20，25，30

0.0，+2.0

分层复合

15，20，25，30

总厚度0.0，+2.0，

保温层0.0，+1.0

对角线差，mm

-

≤

注1:保温隔声垫层板材长度、宽度的其他规格尺寸可由供需双方协商确定。

注2:橡塑材料产品厚度不应小于10m，除橡塑以外的其它单一材料产品厚度不应小于15mm。分层复合保温隔声垫层板材产品总厚度不应小于15m，保温层厚度不应小于10mm。

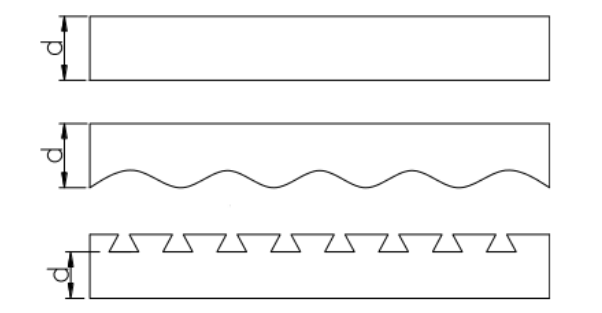

注3:保温隔声垫层板材产品厚度d自底面最低处(不考虑底面凸点)计至顶面最低处，如下图。

注1:燃烧性能按铺地材料检验，分层复合垫层应做双面燃烧性能检验。

注2:仅有机材料要求不得检出六溴环十二烷，无机材料(如玻璃棉)不作要求。

竖向隔声片尺寸要求指标

厚度，mm

≥8.0

100

宽度，mm

≥70

100

防水胶带尺寸要求

宽度，mm

≥40

100

密封界面胶性能指标

拉伸粘结强度（未处理），MPa

≥0.6

300

钢丝网片型号及允许偏差

项目

尺寸

允许偏差

价格

网孔尺寸,mm

101.6×101.6

±2%

100

丝径,mm

4.00

±0.08

100

单一材料保温隔声垫层板材具体性能指标

检验项目

技术指标

价格

Ⅰ型石墨EPS

Ⅱ型石墨EPS

酚醛

石墨半硬泡聚氨酯

橡塑

玻璃棉

表观密度，kg/m³

≥18

18～22

30～50

30～45

≥120

≥100

100

导热系数（25℃），W/(m.K)

≤0.035

≤0.035

≤0.035

≤0.025

≤0.035

≤0.035

400

吸水率(V/V)，%

≤4

≤8

≤6

≤3

≤1

-

500

憎水率，%

-

-

-

-

-

≥90

200

压缩强度，kPa

≥20

≥18

40～80

≥30

≥25

≥5

300

压缩蠕变（23℃, 4kPa，168h），%

≤5. 0

≤10.0

≤10.0

300

游离甲醛，（mg/m²·h）

≤0.050

1000

总挥发性有机化合物，

（mg/m²·h）

≤0.500

3000

压缩弹性模量，MPa

≤1.2

≤0.5

≤1.2

≤0.5

≤0.5

≤0.5

300

压缩形变（23℃,4kPa，24h），%

≤5.0

300

燃烧性能

A1级

A1级：1500元

B1级

B1级

B1级

B1级

B1级

A2/B1：

3000元

烟气毒性

不低于t1级

3000

六溴环十二烷含量（有机材料）

不得检出

-

3000

分层复合保温隔声垫层板材具体性能指标

检验项目

技术指标

价格

保温材料

石墨EPS

石墨XPS

XPS（挤塑聚苯板）

玻纤布+聚氨酯

-

弹性垫层

交联聚乙烯

交联聚乙烯

交联聚乙烯

交联聚乙烯

表观密度，kg/m³

≥20

≥25

30～35

≥30

100

当量导热系数(25℃)，W/(m.K)

≤0.035

≤0.030

≤0.035

≤0.025

400

吸水率(保温材料)(V/V)，％

≤3

≤3

≤3

≤1

500

压缩强度，kPa

≥20

≥150

≥30

≥22

300

压缩蠕变(23℃，4kPa,168h)，%

≤5.0

300

游离甲醛，（mg/m²·h）

≤0.050

1000

总挥发性有机化合物

（mg/m²·h）

≤0.500

3000

压缩弹性模量，MPa

≤0.5

300

压缩形变(23℃.4kPa,24h)，%

≤5.0

300

燃烧性能

B₁级

3000

烟气毒性

不低于t1级

3000

六溴环十二烷含量(有机材料)

不得检出

3000
