检验项目

技术指标

价格

项目

橡塑隔声保温材料厚度

6mm

8mm

10mm

撞击声隔声性能

计权标准化撞击声压级

L'n. w(dB)

≤65

≤65

≤65

8000

注:构造为40mm厚细石混凝土保护层(含钢筋网片)+橡塑隔声保温材料+120mm厚钢筋混凝土楼板。

橡塑隔声保温浮筑楼板系统所用的橡塑隔声保温材料主要性能要求

检验项目

技术指标

价格

规格尺寸

长度(m)

宽度(m)

厚度(mm)

100

10

1.0~1.2

6、8、10

尺寸允许偏差

长度(m)

宽度(m)

厚度(mm)

100

±3

±2

0~+1.0

表观密度(kg/m³)

90~120

100

真空吸水率(%)

≤10

500

导热系数[W/(m·K)]

(平均温度 25℃)

≤0.035

400

压缩强度(kPa)

≥20.0

200

压缩弹性模量(MPa)

≤0.5

200

燃烧性能

B₁

1500

产烟特性

S1级

500

烟气毒性

准安全ZA3级

3000

抗老化性(150h)

轻微起皱、无裂纹、无针孔、无变形

2500

压缩蠕变(%)

23C.4kPa.24h

≤10

600

23C.4kIPa.168h

≤15

钢筋网片

检验项目

技术指标

价格

钢筋

焊接网应采用符合GB/T13788规定的CRB550冷轧带肋钢筋、CRB600H高延性冷轧带肋钢筋和符合 GB/T 1499.1规定的热轧光圆钢筋、GB/T1499.2规定的热轧带肋钢筋。采用热轧带肋钢筋时,宜采用无纵肋的钢筋。经供需双方协议,并在合同中注明,也可采用其他牌号的钢筋

100

焊接网应采用公称直径5mm~18mm的钢筋。经供需双方协议,并在合同中注明,也可采用其他公称直径的钢筋

焊接网两个方向均为单根钢筋时,较细钢筋的公称直径应不小于较粗钢筋的公称直径的0.6倍。当纵向钢筋采用并筋时,纵向钢筋的公称直径应不小于横向钢筋公称直径的0.7倍,也不大于横向钢筋公称直径的1.25倍。

经供需双方协商,并在合同中注明,可供应公称直径比超出上述规定的焊接网

制造

焊接网应采用机械制造,两个方向钢筋的交叉点以电阻焊焊接。

100

焊接网焊点开焊数量不应超过整张网片交叉点总数的1%,并且任一根钢筋上开焊点不应超过该支钢筋上交叉点总数的一半。

焊接网最外边钢筋上的交叉点不应开焊

100

网片尺寸及允许偏差

纵向钢筋间距宜为50mm的整倍数

最小间距宜采用100mm,间距的允许偏差取±10mm和规定间距的±5%中的较大值。

100

横向钢筋间距宜为25mm的整倍数

钢筋的伸出长度

不宜小于25 mm。

网片长度和宽度

允许偏差应取±25mm和规定长度和宽度的±0.5%的较大值。

焊接网对角线差(焊接网最外边两个对角焊点连线之差)

允许偏差应为规定对角线的±0.5%

焊接网带肋钢筋的横肋高

不应低于相应产品标准中规定值的85%。

重量及允许偏差

焊接网的理论重量按组成钢筋公称直径和规定尺寸计算,计算时钢的密度采用7.85g/cm³焊接网实际重量与理论重量的允许偏差应为±4%。

100

力学性能

符合相应标准中相应牌号钢筋的规定

100

工艺性能

符合相应标准中相应牌号钢筋的规定

100

焊接网焊点的抗剪力

应不小于试样受拉钢筋规定屈服力值的0.3倍

100

表面质量

焊接网表面不应有影响使用的缺陷。当性能符合要求时,钢筋表面浮锈和因矫直造成的钢筋表面轻微损伤不应作为拒收的理由。

焊接网允许有因取样产生的局部空缺

200

检验项目

技术指标

价格

项  目

插入损失 Dw(dB)

隔声性能

63Hz

≥10

6000

125Hz

≥12

250Hz

≥17

500Hz

≥21

1000Hz

≥27

2000Hz

≥33

4000Hz

≥39

8000Hz

≥42

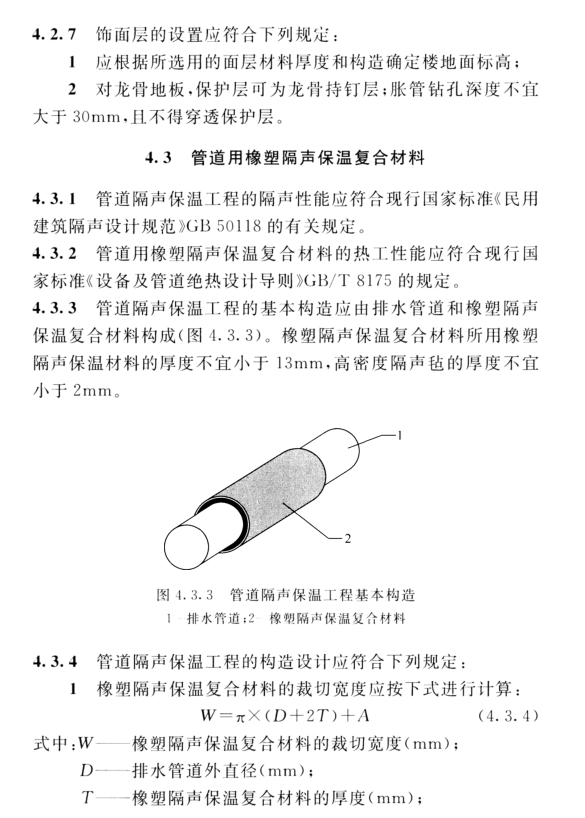

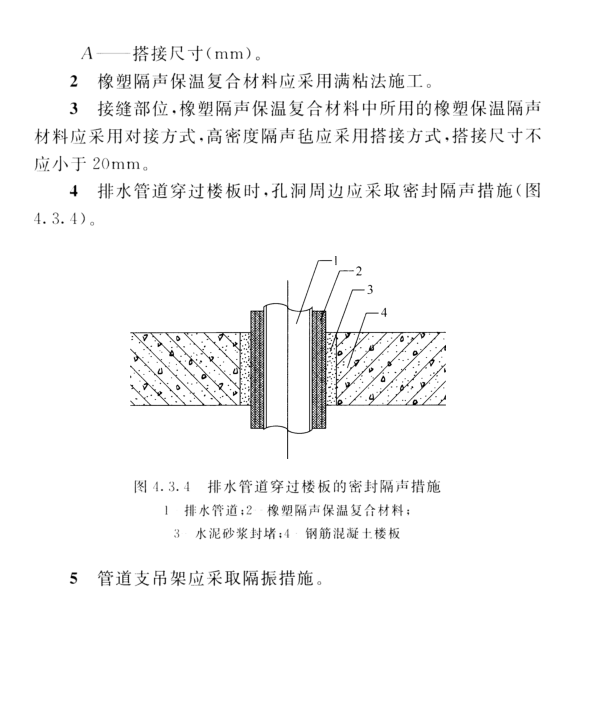

注：管道用橡塑隔声保温复合材料中橡塑隔声保温材料厚度为13mm，高密度隔声毡厚度为2mm

橡塑隔声保温材料应符合现行国家标准《柔性泡沫橡塑绝热制品》GB/T 17794的有关规定

检验项目

技术指标

价格

外观质量

除去工厂机械切割出的断面外,表面均应有自然的表皮。制品表面应平整,允许有细微、均匀的褶皱,但不应有明显的起泡、裂口、破损等影响使用的缺陷。

100

规格尺寸和允许偏差(mm)

板

长

尺寸：2000~15000

不准许负偏差

100

宽

尺寸：1000~1500

±10

厚

3≤h≤15

+3

0

h＞15

+5

0

管

长

1800

+30

2000

-10

内径

6≤d≤22

+3.5

+1.0

22＜h≤108

+4.0

+1.0

d＞108

+6.0

+1.0

壁厚

3≤h≤15

+3

0

h＞15

+5

0

其他规格由供需双方商定,但厚度(壁厚)和内径的允许偏差应符合本文件的规定

- 分类 -

CY类

DW类

GW类

- -

表观密度(kg/m³)

≤95

200

导热系数

[W/(m·K)]

(平均温度-150±2℃)

——

≤0.023

——

3000

(平均温度-20±2℃)

≤0.034

≤0.034

——

2000

(平均温度0±2℃)

≤0.036

——

——

600

(平均温度25±2℃)

≤0.038

——

——

400

(平均温度50±2℃)

——

——

≤0.043

1000

(平均温度150±2℃)

——

——

≤0.055

3000

真空体积吸水率%

≤0.50

500

透湿性能

透湿系数g/(m·s·Pa)

≤1.3*10^-10

≤2.6*10^-10

——

1000

湿阻因子

≥1500

≥800

压缩回弹率%

≥70

≥65

≥65

300

耐温

性能

尺寸变化率%

长

≤7.0

≤7.0

≤10.0

200

宽

≤7.0

≤7.0

≤10.0

壁厚

≤15.0

≤15.0

≤20.0

低温拉伸强度

MPa

——

≥0.20

——

3000

耐低温冲击

——

无明显不可恢复的凹陷

——

3000

最高使用温度

——

——

试验中应无燃烧、闪火、阴燃和冒烟、滴落、熔化现象,试验后样品应无裂缝现象

6000

燃烧

性能

氧指数%

≥32

≥30

≥30

1500

烟密度

75

用于建筑领域

制品应不低于GB8624规定的B1级

车辆、船舶、航空等

可由供需双方协商。

TVOC释放量mg/(m ²·h)

≤0.50

3000

抗老化性能

应用于室外时,应进行抗老化性能试验,试验时间由双方协商。试验后样品表面应无裂纹、针孔、明显变形,允许轻微起皱

2500

金屈腐蚀性

金属接触时,浸出液pH值应满足7~9,并应通过应力腐蚀试验,不锈钢试件不应出现裂纹。

3000

检验项目

技术指标

价格

密度(kg/m³)

≥1500

300

计权隔声量(dB)

≥20

6000

燃烧性能

B₁

1500

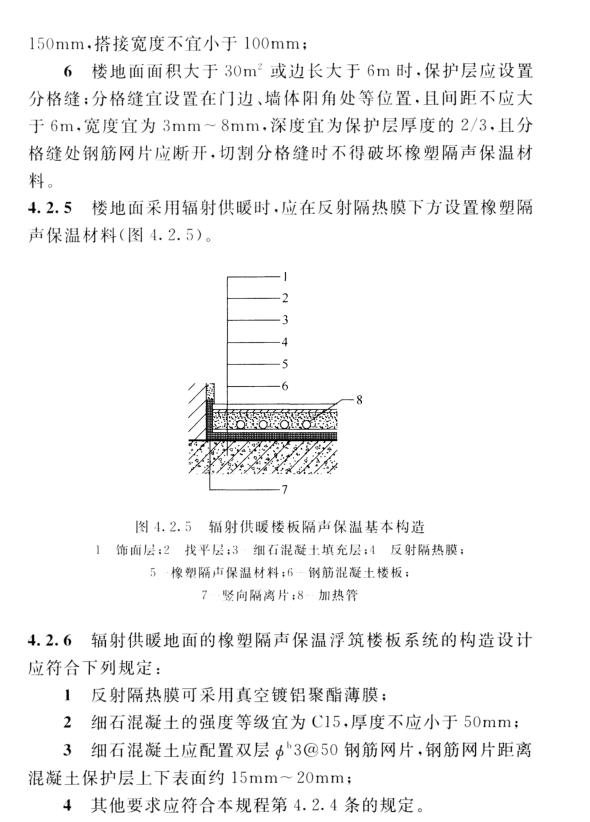

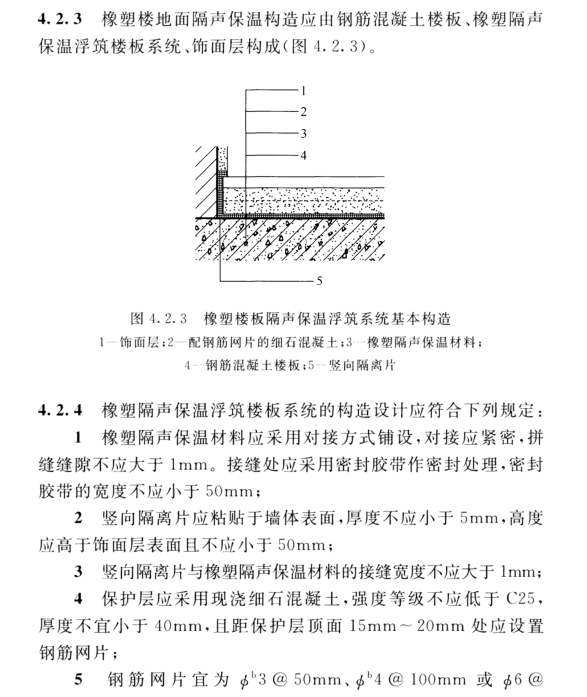

表4.2.1分户楼板隔声性能参数设计

橡塑隔声保温材料厚度(mm)

计权空气声隔声量+粉红噪声频谱修正量 Rw+C(dB)

计权空气声隔声量+交通噪声频谱修正量 Rw+C_tr(dB)

计权规范化撞击声压级Ln.w(dB)

6

>48

>48

<65

8

>50

>50

<65

10

>52

>52

<65

注:构造为40mm厚细石混凝土保护层(含钢筋网片)+橡塑隔声保温材料十120mm厚钢筋混凝土楼板。

橡塑隔声保温材料的导热系数、蓄热系数和修正系数

导热系数[W/(m·K)]

蓄热系数[W/(m²·K)」

修正系数

0.035

0.38

1.20
