建筑浮筑楼板用无机纤维类保温隔声制品-保温材料-百亿检验认证股份有限公司

保温材料

建筑浮筑楼板用无机纤维类保温隔声制品

发布日期：2024-12-26 14:23:18发布人：超级管理员

建筑浮筑楼板用无机纤维类保温隔声制品T/CECS 10324-2023

检验项目			技术指标			价格
外观质量			保温隔声制品表面应基本平整,不应有妨碍使用的伤痕、污迹、破损,树脂分布基本均匀;若存在外覆层,外覆层与基材的黏结应平整。			100
尺寸和允许偏差	项目		常用规格尺寸	允许偏差		100
	长度/mm		1200	-3~+5
	宽度/mm		600、1200	±2
	厚度/mm		15~30	0~+3.0
	备注：其他尺寸和允许偏差可由供需双方商定。
- 分类 -			GW（玻璃棉保温隔声制品）	RW（岩棉保温隔声制品）		- -
纤维平均直径/μm			≤8.0	≤6.0		200
粒径＞0.25 mm的渣球含量/%			≤0.3	≤7.0		300
燃烧性能			应符合 GB8624—2012中铺地材料 A级			3000
产烟特性			不应低于 s2 级
烟气毒性			不应低于 t1级			3000
甲醛释放量			保温隔声制品的甲醛释放量不应大于0.08mg/m³			3000
挥发性有机化合物(VOC)			保温隔声制品的挥发性有机化合物(VOC)不应大于0.5 mg/(m²·h)			3000
不透水性			有外覆层的保温隔声制品,其不透水性应符合在1000mm水柱、2h条件下不渗漏			300
密度/(kg/m³)			110~140		100~130	100
密度允许偏差/%			-5~+10		±10	100
酸度系数			—		≥1.8	2500
导热系数 (平均温度25 ℃±2 ℃)/[W/(m·K)]			≤0.034		≤0.037	400
憎水率/%			≥98.0			200
压缩强度/kPa			≥20			200
压缩弹性模量/MPa		厚度≤20 mm	≤0.50			300
		厚度＞20mm	≤1.00
压缩蠕变(23 ℃,4 kPa,168h)/%			≤5.0			600
压缩变形/mm			≤4			300
尺寸稳定性/%[23℃±2 ℃,相对湿度 (90±5)%,48h]			长度方向和宽度方向≤0.5；厚度方向≤1.0			200
撞击声改善量 △Lw/dB			≥28			8000

竖向隔声片尺寸和允许偏差
检验项目		技术指标		价格
		规格尺寸	允许偏差
外观质量		保温隔声制品表面应基本平整,不应有妨碍使用的伤痕、污迹、破损,树脂分布基本均匀;若存在外覆层,外覆层与基材的黏结应平整。		100
尺寸和允许偏差	高度/mm	符合设计要求	±2	100
	厚度/mm	≥15	0~+3.0
- 分类 -		GW（玻璃棉保温隔声制品）	RW（岩棉保温隔声制品）	- -
纤维平均直径/μm		≤8.0	≤6.0	200
粒径＞0.25 mm的渣球含量/%		≤0.3	≤7.0	300
燃烧性能		应符合 GB8624—2012中铺地材料 A级		3000
产烟特性		不应低于 s2 级
烟气毒性		不应低于 t1级		3000
甲醛释放量		保温隔声制品的甲醛释放量不应大于0.08mg/m³		3000
挥发性有机化合物(VOC)		保温隔声制品的挥发性有机化合物(VOC)不应大于0.5 mg/(m²·h)		3000
不透水性		有外覆层的保温隔声制品,其不透水性应符合在1000mm水柱、2h条件下不渗漏		300
密度/(kg/m³)		100~130		100
密度允许偏差/%		±10		100
憎水率/%		≥98.0		200
体积吸水率/%		≤5.0		200

7检验规则

7.1检验分类

7.1.1出厂检验

产品出厂时,应进行出厂检验。

7.1.2型式检验

有下列情况之一时,对产品进行型式检验:

a)新产品试制或产品转厂生产的试制定型鉴定;

b)正常生产时,每年至少进行一次;

c)产品的原料、配比、工艺有较大改变,可能影响产品质量时:

d)产品停产半年以上,再恢复生产时;

e)出厂检验结果与上次型式检验有较大差异时。

7.2检验项目

出厂检验和型式检验项目见表7。

表 7 出厂检验和型式检验项目

项目	保温隔声板		竖向隔声片
项目	出厂检验	型式检验	出厂检验	型式检验
外观质量	✔	✔	✔	✔
尺寸和允许偏差	✔	✔	✔	✔
纤维平均直径	✔	✔	✔	✔
渣球含量	✔	✔	✔	✔
燃烧性能	—	✔	—	✔
甲醛释放量	—	✔	—	✔
挥发性有机化合物 VOC	—	✔	—	✔
不透水性^a	—	✔	—	✔
密度和密度允许偏差	✔	✔	✔	✔
憎水率	✔	✔	✔	✔
酸度系数	—	✔	—	—
导热系数	—	✔	—	—
压缩强度	✔	✔	—	—
压缩弹性模量	—	✔	—	—
压缩蠕变	—	✔	—	—
压缩变形	—	✔	—	—
尺寸稳定性	—	✔	—	—
撞击声改善量	—	✔	—	—
体积吸水率	—	—	—	✔
注：“✔”表示必检项目， “一”表示不检项目。
^a保温隔声制品带外覆层时应进行。

7.3组批和抽样

7.3.1组批

以同一原料、同一生产工艺、同一品种、稳定连续生产的产品为一个检查批。同一批被检产品的生产时限不应超过一星期。

7.3.2抽样

7.3.2.1样本的抽取

单位产品应从检查批中随机抽取。样本可以由一个或几个单位产品构成。所有的单位产品被认为

是质量相同的,所需要的试样可随机地从单位产品中切取。

7.3.2.2抽样方案

出厂检验和型式检验的批量大小和样品大小的二次抽样方案见表8。

表 8二次抽样方案

出厂检验			型式检验
批量大小	样本大小		批量大小		样本大小
m2	第一样本	总样本		m²	第一样本	总样本
≤3000 5000 10000 18000 >18000	2 3 5 8 13	4 6 10 16 26		≤1500 2500 5000 9000 15000 28000 >28000	2 3 5 8 13 20 32	4 6 10 16 26 40 64

7.4判定规则

7.4.1 所有的性能应看作独立的。产品的质量要求以测定结果的修约值进行判定。

7.4.2外观质量、规格尺寸和允许偏差、密度和密度允许偏差采用计数判定,一项性能不合格,计一个缺陷。接收质量限AQL=15,其判定规则见表9。

根据样本的检查结果,若在第一样本中相关性能的缺陷数小于或等于表9中第一样本接收数

Ac,则判该批的计数检查可接收;若在第一样本中的缺陷数大于或等于表9中第一样本拒收数Re,则判该批不合格。

若第一样本中相关性能的缺陷数在第一样本接收数Ac和拒收数Re之间,则样本数应增至总样本数,并以总样本的检查结果进行判定。

若总样本中相关性能的缺陷数小于或等于表9中总样本接收数Ac,则判该批的计数检查可接收;

若总样本中的缺陷数大于或等于表9中总样本拒收数Re,则判该批不合格。

表 9 计数检查的判定规则

样本大小		第一样本		总样本
第一样本	总样本	Ac	Re	Ac	Re
I	Ⅱ	Ⅲ	Ⅳ	V	Ⅵ
2	4	0	2	1	2
3	6	0	3	3	4
5	10	1	3	4	5
8	16	2	5	6	7
13	26	3	6	9	10
20	40	5	9	12	13
32	64	7	11	18	19
注: Ac----接收数; Re----拒收数。

7.4.3对于其他检验项目,应在经计数检查合格的批中随机抽取满足试验方法要求的样本量进行检验,检测结果符合第5章的相关要求,则判定该批产品上述性能单项合格,如有一项不符合,则判定该批产品上述性能单项不合格。

7.4.4合格批的所有品质指标,应同时符合7.4.2和7,4,3的规定,否则判定该批产品不合格。

4分类和标记

4.1分类

4.1.1按材料类型分为:

一玻璃棉保温隔声制品,代号为GW;

一-岩棉保温隔声制品,代号为RW。

4.1.2按使用用途分为:

一保温隔声板,代号为B;

一-竖向隔声片,代号为P。

4.1.3按外覆层分为:

--无外覆层保温隔声制品;

--有外覆层保温隔声制品。

4.2标记

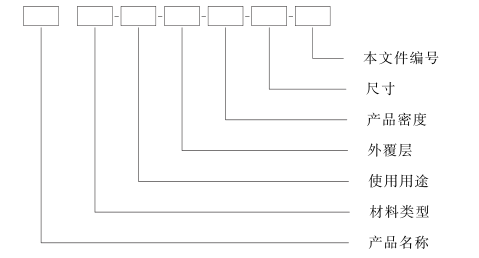

产品标记由产品名称、材料类型、使用用途、外覆层、产品密度、尺寸和本文件编号组成。标记方法

如下:

示例1:

密度为130 kg/m³,长度1200mm.宽度600 mm,厚度20mm,无外覆层的岩棉保温隔声板标记为:

保温隔声板(岩棉)RW-B-无外覆层-130-1200X600X20-T/CECS10324-2023

示例2:

密度为120 kg/m³,长度1200mm,宽度600mm,厚度20mm,带防水透气膜外覆层的玻璃棉保温隔声板标记

保温隔声板(玻璃棉)GW-B-防水透气膜外覆层-120-1200X600X20-T/CECS10324-2023

示例3:

密度为110kg/m³,长度1200mm,高度60mm,厚度15mm,无外覆层的岩棉竖向隔声片标记为:

竖向隔声片(岩棉)RW-P-无外覆层-110-1200X60X15-T/CECS10324-2023
