保温材料
气凝胶绝热材料通用技术要求DB 43/T 2723-2023
外墙外保温性能指标 | |||
检验项目 | 技术指标 | 价格 | |
吸水量/ (g/m²) | 在水中浸泡24h后的吸水量<500 | 300 | |
抗冲击强度/J | 标准型B | 建筑物二层以上的墙面： 3J级 | 500 |
加强型Q | 建筑物首层2.4m以下墙面： 10J级 | ||
抗风荷载/kPa | 不小于工程项目的风荷载设计值 | 1000 | |
耐冻融 | 表面无裂纹、空鼓、起泡、剥离现象 | 1000 | |
水蒸气湿流密度/(g/m2·h) | ≥0.85 | 800 | |
不透水性 | 2h试样防护层内侧无水渗透 | 400 | |
耐候性 | 表面无裂纹、粉化、剥落现象 | 6000 | |
外墙内保温性能指标 | ||
检验项目 | 技术指标 | 价格 |
抗冲击性/J | 3.0且无宽度大于0.1mm的裂纹 | 500 |
水蒸气湿流密度g/(m².h) | ≥0.85 | 800 |
拉伸粘结强度 | ≥0.035 | 300 |
抹面层不透水性 | 2h 不透水 | 400 |
吸水量 | 在水中浸泡1h后的吸水量<1.0 | 300 |
气凝胶复合保温板性能指标 | |||
检验项目 | 技术指标 | 价格 | |
尺寸规格(mm) | 容许偏差(mm) | ||
长度 | 1200 | ±2.0 | 100 |
1500 | |||
1800 | |||
2400 | |||
宽度 | 600 | ±2.0 | |
800 | |||
1000 | |||
1200 | |||
厚度δ | δ<5 | +2.0. 不允许负偏差 | |
5≤δ<10 | ±2.0 | ||
Δ≥10 | ±3.0 | ||
对角线差 | —— | ≤4 | |
- 分类 - | 气凝胶复合陶瓷纤维保温板 | 气凝胶复合隔音防火保温绝热板 | - - |
表观密度/ kg/m³ | ≥180 | ≥90 | 300 |
导热系数/W/(m·k) | ≤0.030 | ≤0.025 | 400 |
压缩强度/kPa | ≥100 | ≥5 | 300 |
燃烧性能 | A(A2) 级 | A(A2)级 | 1500 |
撞击声隔声性能/db | / | 计权规范化撞击声压级 Ln，W (实验室测量) ≤65 | 6000 |
粘贴材料的性能指标 | ||||
检验项目 | 技术指标 | 价格 | ||
拉伸粘接强度 (与水泥砂浆)/MPa | 原强度 | ≥0.60 | 300 | |
耐水 强度 | 浸水48h干燥2h | ≥0.30 | 500 | |
浸水48h 干燥7d | ≥0.60 | 500 | ||
拉伸粘结强度(与气凝胶复合保温板)/MPa | 原强度 | ≥0.10， 破坏发生在保温板中 | 300 | |
耐水 强度 | 浸水48h干燥2h | ≥0.60 | 500 | |
浸水48h干燥7d | ≥0.10 | 500 | ||
可操作时间 | 1.5~4.0 | 200 | ||
导热系数/W/(m·k)（传热） | ≤ 0.012W/(m·K) (换算值) | 3000 做一个另一个参数赠送 | ||
热阻(2.0 mm 厚) | ≥ 0.17 K·m²/W | |||
热阻(4.0 mm 厚) | ≥ 0.34 K·m²/W | |||
热阻(6.0 mm 厚) | ≥ 0.5K·m²/W | |||
注： 导热系数为换算值。换算公式为K=d/R， 其中， K为导热系数， d为材料厚度， R为热阻。 | ||||
抗裂材料性能指标 | |||
检验项目 | 技术指标 | 价格 | |
拉伸粘接强度 与保温板，常温28d(MPa) | 原强度 | ≥0.3，破坏界面在保温板上 | 300 |
耐水(浸水7d) | ≥0.3，破坏界面在保温板上 | 500 | |
可操作时间/h | 1.5~4.0 | 200 | |
导热系数/W/(m·k)（传热） | ≤ 0.18W/(m·K) | 3000 | |
折压比 | ≤3.0 | 500 | |
耐碱网布性能指标 | ||
检验项目 | 技术指标 | 价格 |
单位面积质量/g/m² | ≥130 | 100 |
耐碱拉伸断裂强力(经、纬向)N/50mm | ≥750 | 500 |
耐碱拉伸断裂强力保留率(经、纬向) /% | ≥50 | 300 |
断裂伸长率(经、纬向) /% | ≤5 | 300 |
锚栓的性能指标 | ||
检验项目 | 技术指标 | 价格 |
单个错栓抗拉承载力标准值/kN | ≥0.30 | 200 |
单个锚栓对传热增加值/W/(m2·K) | ≥0.004 | 6000 |
液态纳米保温腻子性能指标 | |||
检验项目 | 技术指标 | 价格 | |
粘接强度/MPa | 标准状态 | ≥0.60 | 300 |
浸水后 | ≥0.40 | 500 | |
干燥时间(表干) /h | ≤5 | 500 | |
吸水量g/m³ | ≤2.0 | 300 | |
耐碱性 | 48h无异常 | 500 | |
耐水性 | 96h无异常 | 400 | |
耐酸性 | 无硬块， 搅拌后呈均匀状态 | 500 | |
导热系数/W/(m·k)（传热） | ≤0.06 | 3000 | |
(一）检验规则(出厂检验、型式检验)
1出厂检验
1.1产品检验合格方可出厂，出厂检验项目为:
a)气凝胶绝热粘贴材料:拉伸粘接强度、可操作时间；
b)气凝胶复合保温板:按GB/T10801.1-2021所规定的出厂检验项目；
c)气凝胶绝热抗裂材料:拉伸粘接强度、可操作时间；
d)液态纳米保温腻子:拉伸粘接强度、可操作时间；
e)耐碱网布:单位面积质量。
1.2抽样方法如下:
a) 气凝胶绝热粘贴材料、气凝胶绝热抗裂材料和液态纳米保温腻子按JC/T547-2017的规定进行；
b) 气凝胶复合保温板按GB/T10801.1-2021的规定进行；
c) 耐碱网布按JC/T 841-2007的规定进行。
1.3判定规则。经检验，全部检验项目符合本文件规定的技术指标，则判定该批产品为合格品;若有一项指标不符合要求时，则判定该批产品为不合格品。
2型式检验
2.1型式检验项目为本文件要求的所有技术指标。有下列情况之一应做型式试验:
a)正常生产时，每两年进行一次型式检验；
b)新产品定型鉴定时；
c)当产品主要原材料及用量或生产工艺有重大变更时；
d) 停产一年以上恢复生产时；
e)国家质量监督机构提出型式检验要求时。
2.2 抽样方法。
a)气凝胶绝热粘贴材料、气凝胶绝热抗裂材料、液态纳米保温腻子、气凝胶复合保温板、耐碱网布、按本文件1.2的规定。
b)锚栓、气凝胶绝热材料的抽样，按GB/T 2828的规定进行。
2.3判定规则。型式检验项目全部符合本文件要求，则判定该产品为合格品;其中有一项不合格时，应对同一批产品的不合格项目加倍取样进行复检，如该项指标仍不合格，则判定该产品为不合格品。
（二） 分类和标记
1分类及代码
表1产品功能分类表
产品名称 | 功能代码 |
气凝胶绝热粘贴砂浆 | 1 |
气凝胶复合保温板 | 2 |
气凝胶绝热抗裂砂浆 | 3 |
液态纳米保温腻子 | 4 |
表2 产品使用部位代码
产品使用部位 | 代码 |
外墙外侧 | Q |
外墙内侧 | N |
楼面 | L |
屋面 | W |
2产品标记

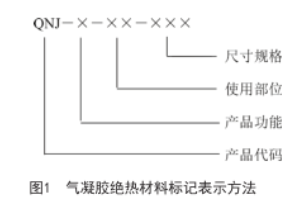

气凝胶绝热材料的标记由产品代码、功能代码、使用部位代码及尺寸规格组成。气凝胶绝热材料产品代码用“气凝胶”汉语拼音首字母“QNJ”表示。标记表示方法见图1。
示例:QNJ-2-Q-1200X600X10表示外墙外侧用气凝胶绝热材料气凝胶复合保温板，规格为1200mmX600mmX10mm。
