耐火极限
钢结构防火涂料 GB14907-2018
室内膨胀型 | ||||||
检验项目 | 技术指标 | 价格 | ||||
在容器中的状态 | 经搅拌后呈均匀细腻状态或稠厚流体状态,无结块 | 100 | ||||
干燥时间(表干)/h | ≤12 | 200 | ||||
初期干燥抗裂性 | 不应出现裂纹 | 200 | ||||
粘结强度/MPa | ≥0.15 | 500 | ||||
隔热效率偏差 | ±15％ | 2500/首h +0.5h+1000 | ||||
pH 值 | ≥7 | 300 | ||||
耐水性 | 24h试验后,涂层应无起层、发泡、脱落现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋500 | ||||
耐冷热循环性 | 15次试验后,涂层应无开裂、剥落、起泡现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1000 | ||||
耐火性能 | 产品分类 | 膨胀型 | 标准曲线10000元/h HC曲线 1h以后每+0.5h+1000 | |||
普通钢结构防火涂料 | Fp0.50 | Fp1.00 | Fp1.50 | Fp2.00 | ||
特种钢结构防火涂料 | Ft0.50 | Ft1.00 | Ft1.50 | Ft2.00 | ||
等效热阻（选做项目10000元或另议）试件：50公分-3根（展开面积约：2.5平米） | ||||||
注1:隔热效率偏差只作为出厂检验项目。 注2:PH值只适用于水基性钢结构防火涂料。 | ||||||
室内非膨胀型 | ||||||||
检验项目 | 技术指标 | 价格 | ||||||
在容器中的状态 | 经搅拌后呈均匀稠厚流体状态、无结块 | 100 | ||||||
干燥时间(表干)/h | ≤24 | 200 | ||||||
初期干燥抗裂性 | 允许出现1~3条裂纹,其宽度应≤0.5 mm | 200 | ||||||
粘结强度/MPa | ≥0.04 | 500 | ||||||
抗压强度/MPa | ≥0.3 | 500 | ||||||
干密度/(kg/m3) | ≤500 | 300 | ||||||
隔热效率偏差 | ±15％ | 2500/首h +0.5h+1000 | ||||||
pH 值 | ≥7 | 300 | ||||||
耐水性 | 24h试验后,涂层应无起层、发泡、脱落现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋500 | ||||||
耐冷热循环性 | 15次试验后,涂层应无开裂、剥落、起泡现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1000 | ||||||
耐火性能 | 产品分类 | 非膨胀型 | 标准曲线10000元/h HC曲线 1h以后每+0.5h+1000 | |||||
普通钢结构防火涂料 | Fp0.50 | Fp1.00 | Fp1.50 | Fp2.00 | Fp2.50 | Fp3.00 | ||
特种钢结构防火涂料 | Ft0.50 | Ft1.00 | Ft1.50 | Ft2.00 | Ft2.50 | Ft3.00 | ||
等效热传导系数（选做项目10000元或另议）试件：50公分-3根（展开面积约：2.5平米） | ||||||||
注1:隔热效率偏差只作为出厂检验项目。 注2:PH值只适用于水基性钢结构防火涂料。 | ||||||||
室外膨胀型 | ||||||
检验项目 | 技术指标 | 价格 | ||||
在容器中的状态 | 经搅拌后呈均匀细腻状态或稠厚流体状态,无结块 | 100 | ||||
干燥时间(表干)/h | ≤12 | 200 | ||||
初期干燥抗裂性 | 不应出现裂纹 | 200 | ||||
粘结强度/MPa | ≥0.15 | 500 | ||||
隔热效率偏差 | ±15％ | 2500/首h +0.5h+1000 | ||||
pH 值 | ≥7 | 300 | ||||
耐曝热性 | 720h试验后,涂层应无起层、脱落、空鼓、开裂现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||
耐湿热性 | 504h试验后，涂层应无起层、脱落现象，且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||
耐冻融循环性 | 15次试验后,涂层应无开裂、脱落、起泡现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1500 | ||||
耐酸性 | 360h试验后,涂层应无起层、脱落、开裂现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1000 | ||||
耐碱性 | 360h试验后,涂层应无起层、脱落、开裂现象,且隔热效率衰减量应<35% | ＋隔热效率偏差基础价格再＋1000 | ||||
耐盐雾腐蚀性 | 30次试验后,涂层应无起泡，明显的变质、软化现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||
耐紫外线辐照性 | 60次试验后，涂层应无起层，开裂、粉化现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋5000 | ||||
耐火性能 | 产品分类 | 膨胀型 | 标准曲线10000元/h HC曲线 1h以后每+0.5h+1000 | |||
普通钢结构防火涂料 | Fp0.50 | Fp1.00 | Fp1.50 | Fp2.00 | ||
特种钢结构防火涂料 | Ft0.50 | Ft1.00 | Ft1.50 | Ft2.00 | ||
等效热阻（选做项目10000元或另议）试件：50公分-3根（展开面积约：2.5平米） | ||||||
注1:隔热效率偏差只作为出厂检验项目。 注2:PH值只适用于水基性钢结构防火涂料。 | ||||||
室外非膨胀型 | ||||||||
检验项目 | 技术指标 | 价格 | ||||||
在容器中的状态 | 经搅拌后呈均匀稠厚流体状态，无结块 | 100 | ||||||
干燥时间(表干)/h | ≤24 | 200 | ||||||
初期干燥抗裂性 | 允许出现1~3条裂纹,其宽度应≤0.5 mm | 200 | ||||||
粘结强度/MPa | ≥0.04 | 500 | ||||||
抗压强度/MPa | ≥0.5 | 500 | ||||||
干密度/(kg/m3) | ≤650 | 300 | ||||||
隔热效率偏差 | ±15％ | 2500/首h +0.5h+1000 | ||||||
pH 值 | ≥7 | 300 | ||||||
耐曝热性 | 720h试验后,涂层应无起层、脱落、空鼓、开裂现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||||
耐湿热性 | 504h试验后,涂层应无起层、脱落现象,且隔热效率衰减量应 ≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||||
耐冻融循环性 | 15次试验后,涂层应无开裂、脱落、起泡现象,且隔热效率衰减量 应≤35% | ＋隔热效率偏差基础价格再＋1500 | ||||||
耐酸性 | 360h试验后,涂层应无起层、脱落、开裂现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1000 | ||||||
耐碱性 | 360h试验后,涂层应无起层、脱落、开裂现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋1000 | ||||||
耐盐雾腐蚀性 | 30次试验后,涂层应无起泡，明显的变质、软化现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋3000 | ||||||
耐紫外线辐照性 | 60次试验后,涂层应无起层，开裂、粉化现象,且隔热效率衰减量应≤35% | ＋隔热效率偏差基础价格再＋5000 | ||||||
耐火性能 | 产品分类 | 非膨胀型 | 标准曲线10000元/h HC曲线 1h以后每+0.5h+1000 | |||||
普通钢结构防火涂料 | Fp0.50 | Fp1.00 | Fp1.50 | Fp2.00 | Fp2.50 | Fp3.00 | ||
特种钢结构防火涂料 | Ft0.50 | Ft1.00 | Ft1.50 | Ft2.00 | Ft2.50 | Ft3.00 | ||
等效热传导系数（选做项目10000元或另议）试件：50公分-3根（展开面积约：2.5平米） | ||||||||
注1:隔热效率偏差只作为出厂检验项目。 注2:PH值只适用于水基性钢结构防火涂料。 | ||||||||
（一）检验规则：
1.出厂检验：
厂检验项目分为常规项目和抽检项目两类。常规项目应至少包括:在容器中的状态、干燥时间初期干燥抗裂性和pH值,且应按批检验。抽检项目应至少包括:干密度、隔热效率偏差、耐水性、耐酸性、耐碱性,且应在每季度或每生产500t(P类)、1000t(F类)产品(先到为准)之内至少进行一次检验。
2.型式检验
型式检验项目为全部项目；
a) 新产品投产或老产品转厂生产时试制定型鉴定；
b) 正式生产后,产品的配方、工艺、原材料有较大改变时；
c) 产品停产一年以上恢复生产时；
d) 出厂检验结果与上次型式检验结果有较大差异时；
e) 发生重大质量事故整改后；
f) 质量监督机构依法提出要求时。
（二）产品分类：
1.按火灾防护对象分为:
a）普通钢结构防火涂料:用于普通工业与民用建(构)筑物钢结构表面的防火涂料;
b）特种钢结构防火涂料:用于特殊建(构)筑物(如石油化工设施、变配电站等)钢结构表面的防火涂料。
2.按使用场所分为:
a）室内钢结构防火涂料:用于建筑物室内或隐蔽工程的钢结构表面的防火涂料;
b）室外钢结构防火涂料:用于建筑物室外或露天工程的钢结构表面的防火涂料。
3.按分散介质分为:
a）水基性钢结构防火涂料:以水作为分散介质的钢结构防火涂料;
b）溶剂性钢结构防火涂料:以有机溶剂作为分散介质的钢结构防火涂料。
4.按防火机理分为:
a）膨胀型钢结构防火涂料:涂层在高温时膨胀发泡,形成耐火隔热保护层的钢结构防火涂料;
b）非膨胀型钢结构防火涂料:涂层在高温时不膨胀发泡,其自身成为耐火隔热保护层的钢结构防
火涂料。
5.耐火性能分级
5.1.钢结构防火涂料的耐火极限分为:0.50h、1.00h、1.50h、2.00h、2.50h和3.00h。
5.2.钢结构防火涂料耐火性能分级代号见下表。
耐火性能分级代号
耐火极限(Fr) h | 耐火性能分级代号 | |
普通钢结构防火涂料 | 特种钢结构防火涂料 | |
0.50≤Fr<1.00 | Fp0.50 | Ft0.50 |
1.00≤Fr<1.50 | Fp1.00 | Ft1.00 |
1.50≤Fr<2.00 | Fp1.50 | Ft1.50 |
2.00≤Fr<2.50 | Fp2.00 | Ft2.00 |
2.50≤Fr<3.00 | Fp2.50 | Ft2.50 |
Fr≥3.00 | Fp3.00 | Ft3.00 |
注:Fp采用建筑纤维类火灾升温试验条件:Ft采用烃类(HC)火灾升温试验条件。 | ||
（三）产品标记：
钢结构防火涂料的产品代号以字母GT表示;钢结构防火涂料的相关特征代号为:使用场所特征代号N和W分别代表室内和室外,分散介质特征代号S和R分别代表水基性和溶剂性,防火机理特征代号P和F分别代表膨胀型和非膨胀型;主参数代号以上表中的耐火性能分级代号表示。

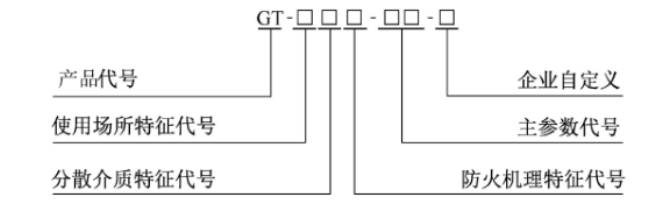

钢结构防火涂料的型号编制方法如下:
示例1:
GT-NRP-Fp1.50-A，表示室内用溶剂性膨胀型普通钢结构防火涂料,耐火性能为Fp1.50,自定义代号为A。
示例 2:
GT-WSF-Ft2.00-B，表示室外用水基性非膨胀型特种钢结构防火涂料,耐火性能为Ft2.00,自定义代号为B。
