复合材料电缆支架GB/T34182-2017
检验项目 | 技术指标 | 价格 | ||||||
外观 | 电缆支架的表面应平整光滑、色泽均匀,无起皱、裂纹、分层、纤维裸露等缺陷 | 100 | ||||||
尺寸 | 电缆支架的托臂长度、定位孔距、截面尺寸等应符合设计要求 | 100 | ||||||
电缆支架的物理机械性能要求 | ||||||||
- - | SMC（片状模塑料） | BMC（团状模塑料） | - - | |||||
弯曲强度 | ≥170 MPa | ≥70 MPa | 300 | |||||
弯曲弹性模量 | ≥10GPa | ≥7GPa | 300 | |||||
冲击韧性 | ≥60kJ/㎡ | ≥35kJ/㎡ | 300 | |||||
巴柯尔硬度 | ≥50 | 200 | ||||||
树脂不可溶分含量 | ≥90% | 1500 | ||||||
工频电气强度 | ≥12.0kV/mm | 500 | ||||||
绝缘电阻 | ≥1.0×1013Ω | 500 | ||||||
阻燃性能 | ||||||||
氧指数 | ≥32% | 1500 | ||||||
垂直燃烧 | V-0级 | |||||||
烟密度等级(SDR) | ≤75 | |||||||
电缆支架的载荷要求 | ||||||||
- - | 1级 | 2级 | 3级 | 4级 | 5级 | - - | ||
垂直载荷 | 1kN | 2kN | 3kN | 4kN | 5kN | 500 | ||
横向载荷 | 0.5kN | 1kN | ||||||
耐酸性能 | 在给定酸性溶液中经规定时间浸泡后,试样表面不应出现皱纹、起泡、开裂、被溶解等现象。其弯曲弹性模量保留率应不低于80%。 | 1000 | ||||||
耐碱性能 | 在给定碱性溶液中经规定时间浸泡后,试样表面不应出现皱纹、起泡、开裂、被溶解等现象。其弯曲弹性模量保留率应不低于70%。 | 1000 | ||||||
耐水性能 | 经规定时间试验后,试样表面不应出现皱纹、起泡、开裂、被溶解等现象。其弯曲弹性模量保留率应不低于 80% | 1000 | ||||||
耐光老化性能 | 耐光老化型电缆支架,经氙灯人工加速老化试验后,试样无变色、龟裂、粉化等明显老化现象,其弯曲弹性模量保留率应不低于80%。 | 2500 | ||||||
（一）检验规则：
1.出厂检验：
出厂检验项目包括外观、尺寸、巴柯尔硬度和承载性能
2.型式检验
2.1当出现下列情况之一时,应进行型式检验:
a）正式投产前的试制定型检验;
b）正式投产后,如材料、工艺、设备有较大改变；
c）正常生产1年;
d）连续停产半年及以上后恢复生产;
e）出厂检验结果与上次型式检验有较大差异;
2.2型式检验项目为全部内容。
2.3所检项目全部合格判型式检验合格,否则判型式检验不合格。
（二）产品分类
分类与标记
1.分类

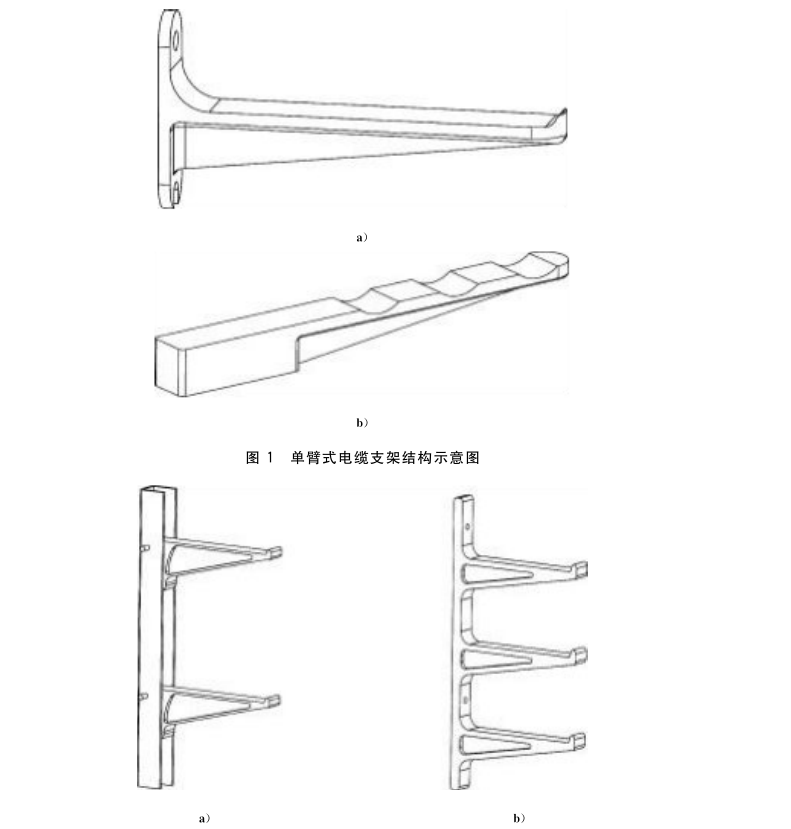

1.1按照单件制品的托数量分为单臂式和多臂式,分别以字母S和M表示。单臂式电缆支架常见结构型式如图1所示,多臂式电缆支架常见结构型式如图2所示。
1.2电缆支架按单个托臂所能承受的垂直载荷,分为1级、2级、3级、4级、5级。
1.3电缆支架按其是否耐受光老化,分为耐光老化型和非耐光老化型,耐光老化型以字母L表示。

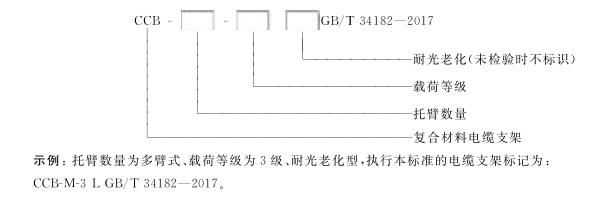

2标记
按照托臂数量、载荷等级、耐光老化类型及本标准编号进行标记
