外观

1. 止回阀的各零部件表面应平整,不允许有裂隙、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。

2. 金属止回阀和零部件表面均应进行防腐、防锈处理,经处理后的表面应光滑、平整,镀层、涂层应牢固,不允许有起泡、剥落、开裂以及漏漆、流痕、皱纹等缺陷。

50

阀片的开启角度

厨房用止回阀在开启压力为80Pa时,阀片应能达到完全开启,最大开启角度应不小于60°;卫生间用止回阀在开启压力为25Pa时,阀片开启角度应不小于最大开启角度的90%

100

复位功能

止回阀应具备复位功能,其操作应方便,可靠。

55

感温元件

基本要求

止回阀应具备感温元件控制其自动关闭的功能，用于厨房排油烟管道上的止回阀感温元件的公称动作温度为150℃;用于卫生间排风管道上的止回阀感温元件的公称动作温度为70℃。

400

不动作温度

厨房用止回阀感温元件在140±2℃的恒温油浴中,5min内应不动作;卫生间用止回阀感温元件在65℃±0.5℃的恒温水浴中,5min内应不动作

400

动作温度

厨房用止回阀感温元件在156℃±2℃的恒温油浴中,1min内应动作;卫生间用止回阀感温元件在73℃±0.5℃的恒温水浴中,1min内应动作。

400

故障状态的警示标志或信号

处于正常工作状态下的止回阀,当因故障而关闭(不能进行排风）时,宜有显示故障状态的警示标志或信号输出。

200

启、闭可靠性

在正常工作状态下,厨房用止回阀应能承受300Pa开启压差,历经连续10000次启、闭试验;卫生间用止回阀应能承受30Pa开启压差,历经连续10000次的启、闭试验。在启、闭试验过程中,不应出现阀片脱落、变形及影响密封性能的损伤,阀片启、闭应灵活、可靠。

2000

耐腐蚀性

经过5个周期,共120h的盐雾腐蚀试验后,止回阀及各零部件均应不出现明显腐蚀损坏,止回阀标志牌的标示应清晰可识,并分别按7.7a)、7.7b)、7.7c)的规定进行试验,止回阀阀片的启、闭动作应灵活、可靠。

1500

环境温度下的漏风量

在环境温度下,止回阀处于止回状态,阀片前后保持150Pa±15Pa的负压差,其单位面积上的漏风量(标准状态)应不大于500m³/(m²·h)。

1000

耐火性能

1.耐火试验开始后1min内,止回阀应达到温控关闭状态。

2.止回阀的耐火时间应不小于1h。

3.在规定的耐火时间内,使处于开启状态下的温控关闭状态的止回阀叶片两侧保持300 Pa±15Pa的正压差,其单位面积上的漏风量(标准状态)应不大于700m³/(m²·h)。

4.在规定的耐火时间内,使处于止回状态下的温控关闭状态的止回阀叶片两侧保持300Pa±15Pa的负压差,其单位面积上的漏风量(标准状态)应不大于700m³/(m²·h)。

6000/h,±0.5h±1000

标志

1.应在每台产品的明显位置上固定产品标牌。标牌上应注明:

a)产品名称;

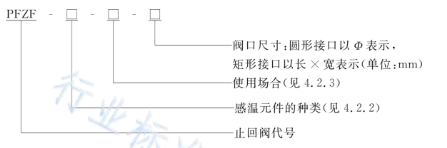

b)产品型号标记;

c)感温元件公称动作温度;

d)制造厂名称;

e)气流方向;

f)出厂编号及生产日期。

2.止回阀的标志牌应牢固、耐久,经按7.7规定的方法进行盐雾试验后的标志牌应清晰可识。
