建筑通风和排烟系统用防火阀门GB15930-2007

检验项目

技术指标

价格

外观

1. 阀门上的标牌应牢固,标识应清晰、准确。

2. 阀门各零部件的表面应平整,不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。

3. 阀门的焊缝应光滑、平整,不允许有虚焊、气孔、夹渣、疏松等缺陷。

4. 金属阀门各零部件的表面均应作防锈、防腐处理,经处理后的表面应光滑、平整,涂层,镀层应牢固,不应有剥落、镀层开裂以及漏漆或流淌现象。

50

公差

阀门的线性尺寸公差应符合GB/T 1804-2000中所规定的c级公差等级。

100

驱动转矩

防火阀或排烟防火阀叶片关闭力在主动轴上所产生的驱动转矩应大于叶片关闭时主动轴上所需转矩的 2.5倍。

200

复位功能

阀门应具备复位功能,其操作应方便、灵活、可靠。

50

温感器控制

基本要求

防火阀或排烟防火阀应具备温感器控制方式，使其自动关闭。

800

温感器不动作性能

1. 防火阀中的温感器在65℃±0.5℃的恒温水浴中5min内应不动作。

2. 排烟防火阀中的温感器在250℃±2℃的恒温油浴中5min内应不动作。

温感器动作性能

1. 防火阀中的温感器在73℃士0.5℃的恒温水浴中1min内应动作。

2. 排烟防火阀中的温感器在285℃±2℃的恒温油浴中2min内应动作。

手动控制

1. 防火阀或排烟防火阀宜具备手动关闭方式;排烟阀应具备手动开启方式。手动操作应方便、灵活、可靠。

2. 手动关闭或开启操作力应不大于70 N。

200

电动控制

1. 防火阀或排烟防火阀宜具备电动关闭方式;排烟阀应具备电动开启方式。具有远距离复位功能的阀门,当通电动作后,应具有显示阀门叶片位置的信号输出。

2. 阀门执行机构中电控电路的工作电压宜采用DC24V的额定工作电压。其额定工作电流应不大于0.7A。

3. 在实际电源电压低于额定工作电压15%和高于额定工作电压10%时,阀门应能正常进行电控操作。

200

绝缘性能

阀门有绝缘要求的外部带电端子与阀体之间的绝缘电阻在常温下应大于20MΩ。

200

可靠性

关闭

可靠性

防火阀或排烟防火阀经过50次关开试验后,各零部件应无明显变形、磨损及其他影响其密封性能的损伤,叶片仍能从打开位置灵活可靠地关闭。

800

开启

可靠性

1. 排烟阀经过50次开关试验后,各零部件应无明显变形、磨损及其他影响其密封性能的损伤，电动和手动操作均应立即开启。

2. 排烟阀经过50次开关试验后,在其前后气体静压差保持在1000Pa士15Pa的条件下，电动和手动操作均应立即开启。

耐腐蚀性

经过5个周期,共120h的盐雾腐蚀试验后,阀门应能正常启闭。

1600

环境温度下的漏风量

1. 在环境温度下,使防火阀或排烟防火阀叶片两侧保持300Pa±15Pa的气体静压差,其单位面积上的漏风量(标准状态)应不大于500m3/(m2·h)。

2. 在环境温度下,使排烟阀叶片两侧保持1000Pa±15 Pa的气体静压差,其单位面积上的漏风量(标准状态)应不大于700m3/(m2·h)。

800

耐火性能

1. 耐火试验开始后1min内,防火阀的温感器应动作,阀门关闭。

2. 耐火试验开始后3min内,排烟防火阀的温感器应动作,阀门关闭。

3. 在规定的耐火时间内,使防火阀或排烟防火阀叶片两侧保持300Pa±15Pa的气体静压差,其单位面积上的漏烟量(标准状态)应不大于700m3/(m2·h)。

4. 在规定的耐火时间内,防火阀或排烟防火阀表面不应出现连续10s以上的火焰。

5. 防火阀或排烟防火阀的耐火时间应不小于1.50h。

6000





（一）检验规则：

1.出厂检验项目：

  外观、公差、复位功能、手动控制、电动控制、绝缘性能。

2.型式检验

2.1有下列情况之一时,应进行型式检验:

a) 产品试制定型鉴定时;

b) 正式生产后,如结构、材料、工艺改变,影响产品性能时;

c) 停产一年以上,恢复生产时;

d) 出厂检验结果与上次型式检验有较大差异时;

e) 发生重大质量事故或对产品质量有重大争议时;

f) 质量监督机构提出要求时;

g) 正常批量生产时,每三年进行一次检验。

2.2型式检验项目

防火阀、排烟防火阀:

外观、公差、驱动转矩、复位功能、温感器控制、手动控制、电动控制、绝缘性能、关闭可靠性、耐腐蚀性、环境温度下的漏风量、耐火性能。

排烟阀:

外观、公差、复位功能、手动控制、电动控制、绝缘性能、开启可靠性、耐腐蚀性、环境温度下的漏风量

（二）产品分类：

1.阀门控制方式分类下表

代号

控制方式

W

温感器控制自动关闭

S

手动控制关闭或开启

D

Dc

电动控制关闭或开启

电控电磁铁关闭或开启

Dj

电控电机关闭或开启

Dq

电控气动机构关闭或开启

注:排烟阀没有温感器控制方式。



2.按阀门功能分类下表。

代号

功能

F

具有风量调节功能

Y

具有远距离复位功能

K

具有阀门关闭或开启后阀门位置信号反馈功能

注:排烟阀没有温感器控制方式。

3.按外形分类分为矩形阀门和圆形阀门。

4.标记

4.1防火阀的名称符号为FHF。

4.2排烟防火阀的名称符号为PFHF。

4.3排烟阀的名称符号为PYF。

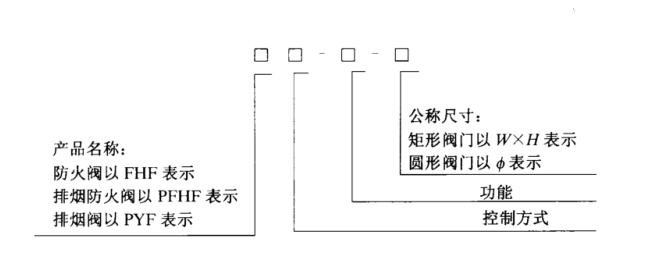

4.4阀门标记为:




标记示例

示例1:FHF WSDj-F-630X500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能,公称尺寸为630mmX500mm的防火阀。

示例2:PFHF WSDc-Y-Φ1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能.公称直径为1000mm的排烟防火阀。

示例3:PYF SDc-K-400X400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能,公称尺寸为

400 mmX400mm的排烟阀。
