住宅厨房和卫生间排烟（气）道制品

发布日期：2024-08-07 16:27:03发布人：超级管理员

住宅厨房和卫生间排烟(气)道制品JG/T194-2018

检验项目	技术指标								价格
外观质量	1. 排气道的内外表面不应有裸露钢丝网、蜂窝、塌陷和空鼓现象。 2. 排气道流通截面为矩形时拐角应做成圆角或倒角。 3. 排气道端面应平整无飞边,且与管体外壁面相垂直。 4. 排气道的内表面应平整、光滑、无麻面,不应有裂纹。但表面龟裂和砂浆层干缩裂缝不在此限。 5. 有下列情况的排气道允许修补: a）每侧壁面的麻面、蜂窝不应超过两处,每处面积不应超过0.01 m²; b)工地现场端面碰损,外壁纵深度不应超过50mm,宽度不应超过100mm。								150
尺寸偏差	长度 L/mm	最小流通截面积/％	壁厚/mm	断面外廓尺寸/mm		端面对角线差值/mm	垂直度	平整度/mm	400
				a	b
	0 -9	-3	+3 -2	+2 -4	+2 -3	≤7	≤1:400	≤7
	注:垂直度系指管体外壁面相对于管体端面而言。
垂直承载力	排气道垂直承载力不应小于90kN。								150
耐软物撞击	使用10kg沙袋,由1m高度自由下落,在排气道长边侧壁中心同一位置冲击5次的条件下,排气道未开裂。								400
耐火性能	排气道制品的耐火性能不应低于1.0h。								6000/h+ 0.5h+1000

（一）检验规则：

1.检验项目：

2.型式检验

有下列情况之一时,应进行型式检验:

a) 制品生产定型鉴定时;

b) 正式生产后,如结构、材料、工艺有较大改变,可能影响制品性能时;

c) 制品停产超过半年,恢复生产时;

d) 出厂检验结果与前一次检验有较大差异时;

e) 发生重大质量事故时或对产品质量有重大争议时;

f) 正常批量生产时,每2年进行1次型式检验。

（二）产品分类：

1.排气道总代号为P

2.排气道分类

2.1按排气道使用场所和气体特点分为:

a)在厨房中用于排炊事油烟气,用代号C表示；

b)在卫生间中用于排浊气,用代号W表示;

c)在毗连双卫生间中用于排浊气,用代号WW表示。

2.2排气道按适用住宅楼总层数分类,其代号下表。

2.3 排气道按进气口开口位置分两种类型,其代号分别为S、X。S为进气口开口位置位于排气道上部1/3以内，X为进气口开口位置位于排气道下部1/3以内。

3.标记及示例

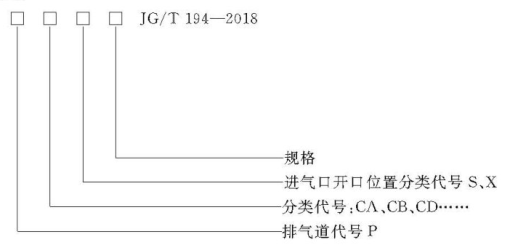

图片6.png 3.1排气道标记

3.2排气道标记示例

示例1:进气口位于排气道上部,住宅楼总层数为6层,规格为250X250的排气道,其代号为:

PCAS 250X250 JG/T 194 2018

示例2:进气口位于排气道下部,住宅楼总层数为12层,规格为400X300的排气道,其代号为:

PWBX 400X300 JG/T 194 2018
