L型构件装配式排气道TCECS10111-2020
检验项目 | 技术指标 | 价格 | ||||||||||
外观质量 | 1. L型构件内外表面不应有裸露镀锌电焊网、蜂窝、塌陷和空鼓现象。 2. L型构件端面应平整无飞边。 3. L型构件的内表面应平整、光滑、无麻面;L型构件不应有裂纹。 | 150 | ||||||||||
尺寸偏差 | 长度 l/mm | 断面外廓尺寸/mm | 壁厚/mm | 端面对角线差值/mm | 垂直度 | 平整度/mm | 内倒角/mm | 折边角直边/mm | 夹角（°） | 折边角（°） | 400 | |
a | b | |||||||||||
0 -9 | +2 -4 | +2 -3 | +3 -2 | ≤7 | ≤1:400 | ≤7 | +5 -5 | +5 -5 | +1 -1 | +10 -10 | ||
注:垂直度系指L型构件外壁面相对于L型构件端面而言。 | ||||||||||||
垂直承载力 | L型构件垂直承载力应大于90kN。 | 150 | ||||||||||
耐软物撞击 | 使用10kg沙袋,由1m高度自由下落,在由两根同规格型号L型构件相互叠合对扣围成的试件长边侧壁中心同一位置冲击5次的条件下,L型构件应不开裂。 | 400 | ||||||||||
耐火极限 | L型构件耐火极限不应低于1.0h | 6000 | ||||||||||
（一）检验规则：
1.检验项目：
检验项目 | 外观质量 | 长度 | 横端面外廓尺寸 | 壁厚 | 端面对角线差值 | 垂直度 | 平整度 | 内倒角 | 折边角直角 | 夹角 | 折边角 | 垂直承载力 | 耐软物撞击 | 耐火性能 |
出厂检验 | √ | √ | √ | ☆ | √ | √ | √ | √ | √ | √ | √ | ○ | ☆ | ○ |
型式检验 | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ |
注:√为逐件检验；○为不检验；☆为随机抽样方法抽样检验。 | ||||||||||||||
2.型式检验
L型构件有下列情况之一时,应进行型式检验::
a) 生产定型鉴定时;
b) 正式生产后,如结构、材料、工艺有较大改变,可能影响L型构件性能时;
c) 停产超过半年,恢复生产时;
d) 正常批量连续生产两年时;
e) 出厂检验结果与前一次检验有较大差异时;
f) 国家质量监督部门提出进行型式检验要求时
（二）产品分类：
1.L型排气道总代号
L型排气道总代号用P表示。
2.L型排气道分类
2.1按使用场所和气体特点分为:
a)在厨房中用于排炊事油烟气,用代号C表示；
b)在卫生间中用于排浊气,用代号W表示;
c)在毗邻双卫生间中用于排浊气,用代号WW表示。
2.2按开位置分为:
a)在厨房中使用,开口位置位于L型构件上部1/3以内,用代号S表示;
b)在厨房中使用,开口位置位手L型构件下部1/3以内,用代号X表示;
c)在卫生间中使用,开口位置都位于L型构件上部1/3以内,无代号表示。
2.3按设置位置分为:
a)厨房排气道和卫生间排气道分别设置在厨房内和卫生间内,称内设排气道,用代号N表示；
b)厨房排气道和卫生间排气道分别设置在厨房外和卫生间外,称外设排气道,用代号Q表示。
3.标记及示例

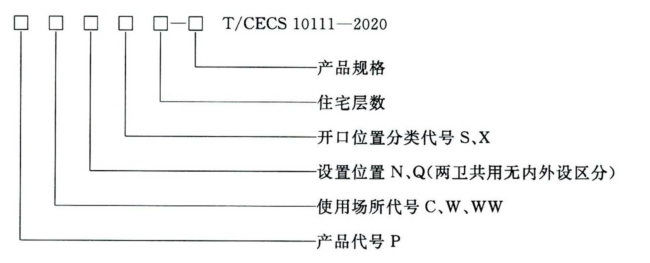

3.1排气道标记
3.2标记示例
示例1:
住宅层数6层的厨房内设L型排气道,进气口位于L型构件上部,L型构件尺寸规格为300X300X18,则其标记为:
PCNS6-300X300X18T/CECS 10111-2020
示例2:
住宅层数18层的厨房外设L型排气道,进气口位于L型构件下部,L型构件尺寸规格为600X250X18,则其标记为:
PCQX18-600X250X18T/CECS 10111-2020
示例3:
住宅层数9层的卫生间内设L型排气道,L型构件尺寸规格为300X300X18,则其标记为:
PWN9-300X300X18 T/CECS 10111-2020
示例4:
住宅层数30层的毗邻双卫生间共用L型排气道,L型构件尺寸规格为500X400X18,则其标记为:
PWW30-500X400X18 T/CECS 10111-2020
